高頻？高速？軟板廠的連接器系統在如何發展

文章來源：作者：何琴查看手機網址

掃一掃！

掃一掃!

人氣：2718發布日期：2021-12-23 03:07【大中小】

在物聯網高速發展的今天，各種互聯家居，智慧家居層出不窮。隨著傳感，控制等智能技術的不斷發展，智能連接器也走進了人們的視野中。談到連接器的智能化可能大家沒有清晰的概念，但理解起來并不復雜，例如通過連接器感應或互連的方式獲取信息讓燈自動點亮，并透過紅外線感應、溫度傳感器、聲音傳感器等感應器進行信號控制，讓人們的家居生活更加智能化、節能化、人性化。
時代朝著互聯化智能化發展的同時，連接器在其中的滲透也在加深。在智能的互聯系統里，只要涉及到電源控制和信號控制，那都少不了連接器。尤其是在物聯網時代，連接器的性能要求也隨著通信以及傳輸技術的發展水漲船高。今天跟著軟板廠小編來看看在這個互聯時代下連接器又是如何在發展。

高頻高速連接

連接器從最開始便承載著光信號和電信號轉化的重?fù)?dān)，隨著通信手段朝著高頻高速日新月異的升級，連接器的性能也向此方向在靠攏。且不說尚未完全鋪開的5G通訊，即便是現在的通訊手段，也都要求連接器有著高數據和高傳輸性能。在5G通訊鋪開應用之后，高頻高速這一趨勢只會愈發明顯。
從TE的SlimSeal SSL連接器中可以很明顯地看到這一發展趨勢。SlimSeal SSL連接器是為室內和室外LED照明應用而開發的輕薄型單排連接器。在固態照明應用中，這個系列穩定的電氣和機械性能都是其值得稱道的地方。

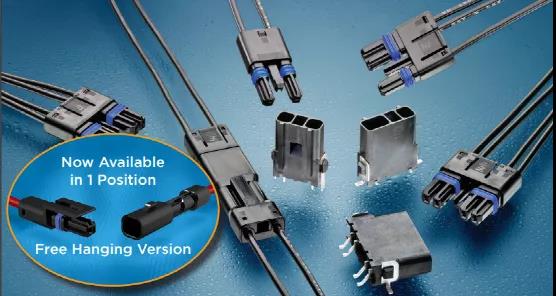

（圖源：TE）
從材料上看，觸點選用的是鍍錫銅合金，配合5A與3.5A的電流選擇，極利于信號的高速傳輸。除了在信號的高速傳輸?shù)膬?yōu)勢，該系列能承受最大1800V的耐受電壓，在電氣性能上保持了很高的穩定性。
另外，該系列連接器的機型性能也保證了連接器的基礎性能，只有機械性能足夠穩定才能支撐起高速的信號傳輸。SlimSeal SSL系列使用極化連接消除了連接器可能存在的不匹配狀況。又通過正整體鎖緊防止連接器的意外斷開。除此之外，垂直和直角SMT集管具有表面安裝壓緊裝置，而垂直和直角通孔集管則具有板鎖，最大程度上保證PCB板的穩定性。高頻高速的傳輸永遠建立在足夠穩定的連接上。

無線傳輸連接

物聯網時代肯定少不了無線技術，接觸式的連接是連接器一直實現端口連接的方式，但這只能保證有線傳輸?shù)姆€(wěn)定性，顯然還不夠。在各種無線技術的傳輸中，連接器能提供對無線傳輸?shù)谋Ｗo(hù)也將是未來在很多應用場合需要的一個重點。畢竟雙重的保護才是最安全的

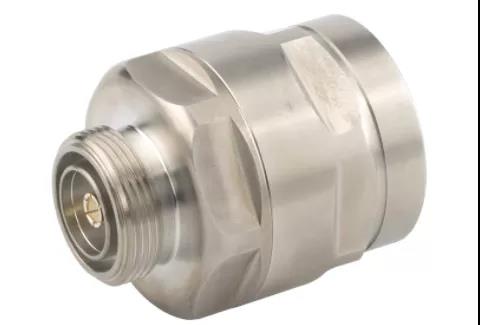

（圖源：COMMSCOPE）
COMMSCOPE的EZfit系列就是主攻無線連接的連接器。這一類產品主要性能主要體現在電氣指標上。該系列在1800MHz下通過兩個＋43dBm載波測試出的三階IMD為－116dBm。就像我們知道的，互調產物會大幅降低系統的通信性能，這個系列的在互調失真控制上做得相當不錯，盡可能減少了互調對無線信號的影響。
該系列可在0-4000MHz的頻段中工作，從頻率的平均功率來看為3kW（@900MHz）。另外該連接器插入損耗極低，僅有0.05dB的典型值。對于無線傳輸性能要求的照明系統，往往需要單獨配置無線傳輸連接器來提供穩定的雙重保護。

智能控制連接

智能控制聽起來有點寬泛，一款產品和“智能”沾上邊就難免讓人心生疑惑。對于連接器這類產品來說，如果它只能實現防護與傳輸，那遠稱不上智能。但它能實現的智能，目前來看也都是比較簡單的，比如在開關電源里面，除了保證電信號的數據，連接器進行簡單的智能判斷和保護，輸出正確數據同時避免電源的損壞，或者是提供機械識別等等。但在未來，更智能化的功能也一定會出現。

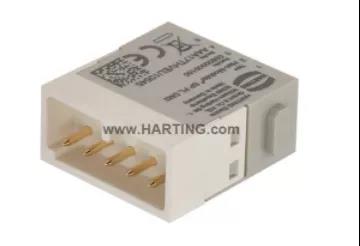

（圖源：HARTING）
HARTING的Han-Smart系列就是集成其他智能化技術的連接器產品，這個系列可以滿足動態和多樣性的要求，在加強通信和聯網之余拓展了連接器額外的功能。
例如在電子元件的電涌保護大多數是通過單獨的外部方案來解決，而Han-Smart系列在連接器中增加了浪涌保護模塊把敏感的電子元件保護起來。而連接器與HARTING IIC MICA（模塊化工業計算架構）配合時，則能提供類似傳感器的功能，輔助電力、信號和數據的傳輸。類似傳感器的功能可以檢測和分析物理設施變量，大大增加可靠性。當然，這僅僅是智能化連接器的某幾個方面的應用。在互聯時代高速發展的今天，連接器還有很多可以“智能化”的空間。

小結

連接器作為一個關注度較少的行業，哪怕是在PCB行業的電路板，也是占比很小的一部分，那么在互聯時代里也開始走向智能化，并跟隨通信傳輸要求一直在飛速發展。到底它能實現怎樣的智能化，在互聯時代發揮出哪些意料之外的作用，值得我們拭目以待。

來源：電子發燒友

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
