汽車FPC廠揭秘什么是翹曲度
FPC線路板由于本身材質較薄，因此相對來說翹曲度會比硬板的要大，那么什么是翹曲度呢？就讓汽車FPC廠為您揭秘fpc線路板的翹度度吧！
翹曲度（warpage or warp），用于表述平面在空間中的彎曲程度，在數值上被定義為翹曲平面在高度方向上距離最遠的兩點間的距離。絕對平面的翹曲度為0。它是是評定產品質量的重要指標之一。
覆銅的時候，一定要先考慮是鋪網格銅皮還是大銅皮。大的板子網格銅好，因為全銅在受到外力的時候會保持翹曲狀況，網格的就不會保持，會恢復到原來的平整情況，一般工藝邊也留銅，目的就是要保障板子的翹曲度。
IPC標準中，翹曲度小于0.75%，即為合格產品。
可是如何測量呢？

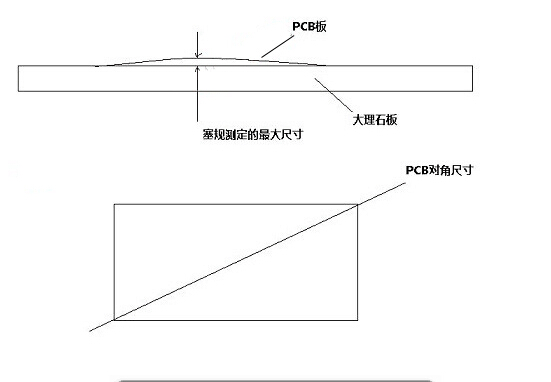

首先將FPC板放于大理石平臺或大于5mm厚的玻璃板上，使用塞規測量角落最大的尺寸，然后用尺量取FPC對角的長度，兩個數相除，如果大于千分之七就不合格。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
