FPC由于其輕、薄、軟等特點，一般在一些地方我們需要給其貼加強片，保證其硬度。加強片是柔性線路板所特有的，其形態和所使用的材料也是多種多樣的。

FPC廠

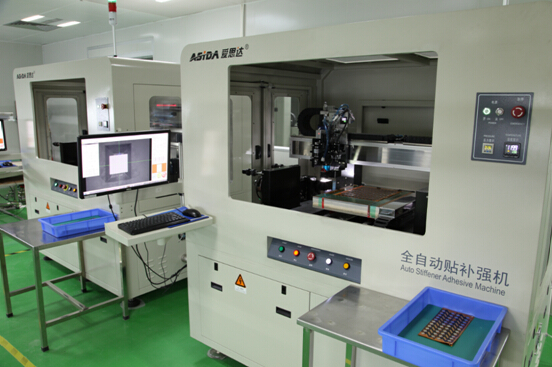

深聯fpc廠-全自動貼補強機

膠黏劑一般都是膜狀，二面用離型膜保護。把撕去一面離型膜的粘接膜貼于加強片上，然后進行外形和孔的加工，而后將其與柔性線路板用熱輥層壓法層壓在一起。

所用材料不同，形狀的尺寸精度也不同。環氧玻布層壓板和紙基酚醛層壓板的剛性板可用數控鉆銑床或模具加工外形和孔。聚酯和聚酰亞胺膜也可以用刀模進行簡易外形加工，一般薄膜狀加強片不需要加工微細孔，可用數控鉆孔和模具加工。

加強片的粘接有壓敏型(PSA)和熱固型，其加工所需要的人工也大不相同。使用壓敏型非常簡單，撕去壓敏型上的離型膜，與柔性線路板上的位置重合對位之后，在短時間內就可以進行加壓，甚至只要用手壓下也可以。當需要一定的粘接強度時用簡單的壓機施加數秒的壓力或通過熱壓輥就可以了。

使用熱固膠黏劑就不那么簡單了。一般需要3～5MPa(30～50kg/cm。)的壓力和160～180℃的高溫，必須壓制30～60min。為了不使柔性線路板受到應力影響，加強片部位的壓力必須均勻，如果單純地對加強片部位加壓，加強片部位端部因受應力影響有可能造成斷線，通常的做法如下圖所示。

另外，兩面都有離型膜的雙面黏結膜，可以用來把柔性線路板、與柔性線路板或柔性印制與剛性印制板黏合在一起，相當于剛性印制板所用的半固片，其加工固化工藝與加強片的層壓工藝相同。
