柔性線路板生產廠家教您3大步實現PCB失效工藝分析

文章來源：責任編輯作者：王燦查看手機網址

掃一掃！

掃一掃!

人氣：6773發布日期：2016-03-09 03:04【大中小】

為各種元器件的載體與電路信號傳輸?shù)臉屑~，PCB已經成為電子信息產品的最為重要而關鍵的部分，其質量的好壞與可靠性水平?jīng)Q定了整機設備的質量與可靠性。但是由于成本以及技術的原因，PCB在生產和應用過程中出現了大量的失效問題。柔性線路板生產廠家今天教您3大步實現PCB失效工藝的分析。

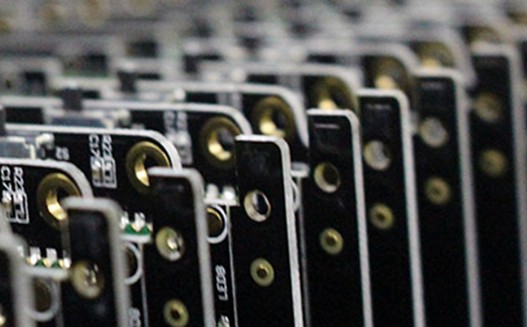

柔性線路板生產廠家

介于PCB的結構特點與失效的主要模式，小編將重點介紹九項用于PCB失效分析的技術，包括：外觀檢查、X射線透視檢查、金相切片分析、熱分析、光電子能譜分析、顯微紅外分析、掃描電鏡分析以及X射線能譜分析等。其中金相切片分析是屬于破壞性的分析技術，一旦使用了這兩種技術，樣品就破壞了，且無法恢復；另外由于制樣的要求，可能掃描電鏡分析和X射線能譜分析有時也需要部分破壞樣品。此外，在分析的過程中可能還會由于失效定位和失效原因的驗證的需要，可能需要使用如熱應力、電性能、可焊性測試與尺寸測量等方面的試驗技術，這里就不專門介紹了。

1.外觀檢查外觀檢查就是目測或利用一些簡單儀器，如立體顯微鏡、金相顯微鏡甚至放大鏡等工具檢查PCB的外觀，尋找失效的部位和相關的物證，主要的作用就是失效定位和初步判斷PCB的失效模式。外觀檢查主要檢查PCB的污染、腐蝕、爆板的位置、電路布線以及失效的規律性、如是批次的或是個別，是不是總是集中在某個區域等等。另外，有許多PCB的失效是在組裝成PCBA后才發現，是不是組裝工藝過程以及過程所用材料的影響導致的失效也需要仔細檢查失效區域的特征。

2.X射線透視檢查對于某些不能通過外觀檢查到的部位以及PCB的通孔內部和其他內部缺陷，只好使用X射線透視系統來檢查。X光透視系統就是利用不同材料厚度或是不同材料密度對X光的吸濕或透過率的不同原理來成像。該技術更多地用來檢查PCBA焊點內部的缺陷、通孔內部缺陷和高密度封裝的BGA或CSP器件的缺陷焊點的定位。目前的工業X光透視設備的分辨率可以達到一個微米以下，并正由二維向三維成像的設備轉變，甚至已經有五維（5D）的設備用于封裝的檢查，但是這種5D的X光透視系統非常貴重，很少在工業界有實際的應用。

3.切片分析切片分析就是通過取樣、鑲嵌、切片、拋磨、腐蝕、觀察等一系列手段和步驟獲得PCB橫截面結構的過程。通過切片分析可以得到反映PCB（通孔、鍍層等）質量的微觀結構的豐富信息，為下一步的質量改進提供很好的依據。但是該方法是破壞性的，一旦進行了切片，樣品就必然遭到破壞；同時該方法制樣要求高，制樣耗時也較長，需要訓練有素的柔性線路板廠家技術人員來完成。
