何處使用FPC最佳

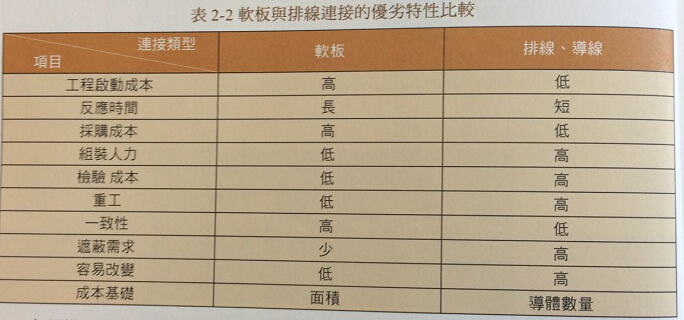

選擇FPC大量組裝是一門技術，一般排線、層線連接對樣本與實驗用途比較適合。FPC成本的主要因子是線路面積，對排線而言其主要因子則為線數與長度。當許多線路在小面積下動作，FPC因?yàn)閱挝贿B線成本低而可能會勝出。如果只有幾條線路進行長距離連接，則導線、排線可能是好選擇，表2-2是兩者在各種狀態下應用的一些簡單特性比較。
如果構裝工程、設計師關心大量生產的組裝成本，F(xiàn)PC是必然需要斟酌的零件。如果能提供制作產品的資訊，并在前端進行工程、工具成本管控，FPC軟板有機會成為低組裝成本技術。FPC軟板成本會因?yàn)槔寐试黾优c設計調整而降低，低成本可能來自于后續因素：
1.FPC軟板被用在各種等級的互連：元件至元件、多元件間、片對片；
2.所有硬體如：連接器、較大元件都可以采用FPC連接；
3.FPC軟板允許大量端子設計；
4.軟板設計可以事先進行最終電性測試。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：單面有膠電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試
醫療按鍵軟板
-
-
型 號：RS01C00227A
層 數：1
板 厚：0.1mm
材 料：單面無膠電解材料
銅 厚：1/2 OZ
特 點：白油，貼鋼片
表面處理: 沉金2微英寸
最小線寬/線距：0.2mm/0.4mm
