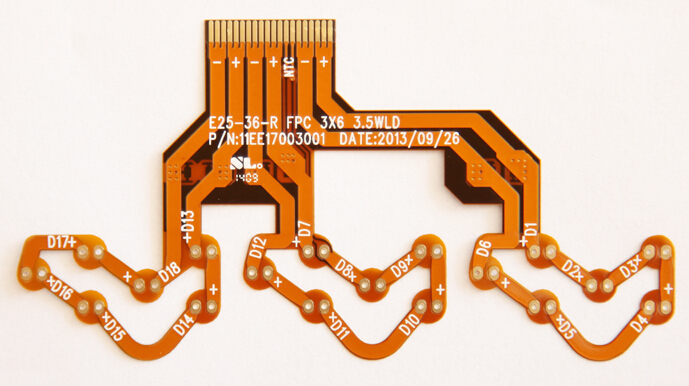

變動的電流會產生電場并傳播能量，要保護鄰近線路避免這種能量傳播到鄰近線路是導體遮蔽的目的。軟板電路設計上有可能因?yàn)橐韵碌臓顟B(tài)出現增加，而需要使用遮蔽：

頻繁增加與電流幅度加大

鄰近線路間的干擾與敏感線路問題

增加阻抗

訊號等級降低

放大率增加

軟板線路的一致性、生產再現性等先天狀態，讓設計的發展可以依據經驗合理化處理。比較實際有效成本控制的作法，是先建構一片未遮蔽的軟板并進行測試，其實這種簡單設計常可以符合要求，而如果測試軟板通過測試則量產的軟板也會通過。

有遮蔽軟板是特別有成本效益的電線連接取代品，因?yàn)檐洶逭诒纹矫婵梢酝高^底片設計進行保護控制線路間彼此的關系，而多個獨立的遮蔽也可以在單次蝕刻中產生，各個部分都可以有獨立的接地，遮蔽與線路上的容量可以靠介電質選擇、厚度與設計參數來控制。

一、內外部的干擾

干擾電場可能是由軟板設計的另外一條線路所產生（內部干擾或串音），或者有可能是來自于外部的干擾源。如果干擾是來自于另外一條線路，最佳策略首先是將敏感線路進行隔絕，將這些線路配置得盡可能比較寬松，在多層設計中可以配置在不同片或?qū)?，之后測試看看是否可以提供足夠的隔絕性。如果效果不佳，下一步驟則是在敏感與干擾線路間加入分隔接地導體。如果這樣做還有困擾，則應用遮蔽平面包圍這些敏感線路就是必要的了。

要應對外部干擾，遮蔽保護是必要的措施，遮蔽的理論相當復雜：遮蔽的透通性與低電阻連接接地線相當重要，但是要如何遮蔽來應對外部干擾電場才有效，對于設計者而言相當不容易。而有效性也同樣難以量化，需要以測試的方式來進行。可惜的是沒有標準測試方法，且線路操作條件范圍可能跨越非常寬的頻率與能量范圍，端子的電阻、電源與測試線路間的距離也都是問題，這個議題只能以假設性方式作為指標進行一般性討論。

遮蔽材料的導電度、厚度都相當重要，因?yàn)楦蓴_電場會貫穿遮蔽層到一個深度就是所謂的肌膚深度，這方面與頻率相關。

二、遮蔽結構

遮蔽平面是層狀或片狀的導電材料，它會連接到一個參考接地層。為了要增加成本效益，效率與強度的影響，遮蔽策略是：

松弛的（不貼附）

單面貼附

雙面貼附

松弛遮蔽是以數層導電材料，時常是絕緣而未必一定需要絕緣的狀態，它會插入堆疊的軟板層或以?shī)A心方式配置在敏感層間，松弛的以膠帶或扎線帶等方式固定。單面貼附遮蔽則是整合到軟板的單邊，因?yàn)榫€路已經不再位于中心位置，線路會進行補強并產生持久性撓曲。雙面貼附遮蔽是更有效的方法，但是這個軟板位置會被硬化，此時它應該被認定為定形結構而不是軟板了。

因?yàn)檎诒闻c線路間電容量相當重要，松弛的遮蔽效用具有變動性。單面貼附遮蔽則比較穩定，但是只有單面對干擾電場發揮效用，這種狀態必須確認其干擾只會來自單面，應對這種狀況單面遮蔽是良好的選擇。最佳的方法仍然是雙面遮蔽，它提供線路最大的保護，但是可以想見會增加成本且嚴重影響軟板的撓曲壽命。

另外一個遮蔽技術是將軟板卷入導電膠帶，它會產生自我黏貼并如同形成一個完整和籠子，這還包括線路的邊緣在內。這個方法需要一定程度的技巧來產生清潔的封袋，不過這種作法相當有效。

如果遮蔽平面經過蝕刻或產生開口，讓遮蔽層黏著劑可以滲入并直接與下一層材料產生鍵結，就可以讓兩者產生良好的結合力。開窗可以改善撓曲性，但是會劣化遮蔽效率。

遮蔽層對接地保持低電阻相當重要，高電阻會減損其有效性，接地連線的準則是：

1.無回圈（直接從遮蔽層到接地層）

2.盡量保持最短距離

3.對于低頻率應用，單一互連是正確的方式（低于1MHZ），多互連對于高頻率應用會比較好

三、PTF遮蔽

PTF遮蔽層可以用絲網印刷直接制作在軟板或保護膜上，如果PTF制作在保護膜的黏著劑邊，其優勢是保護膜可以作為PTF的耐磨保護層，但是這種方法需要額外步驟來進行互連遮蔽的接地。直接印刷PTF互連所進行的線路接地，可以利用濕式印刷制作在蝕刻出來的接地端子上。

四、石墨涂裝

依據訊號可能產生天線效應的等級或應用需求，比較低的導電涂裝如：石墨或碳膜也可以使用來搭配使用者的需求，石墨涂裝可以簡單用噴涂執行。
