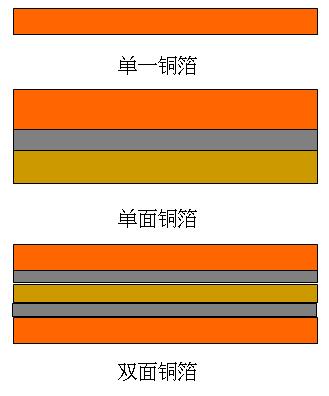

1.FPC銅箔:基本分成電解銅與壓延銅兩種.厚度上常見的為1oz與1/2oz,1/3oz.

FPC銅箔按無膠層分為：有膠銅和無膠銅

按有無鹵素分為：有鹵銅和無鹵銅

1OZ=36UM

2.FPC基板膠片:常見的厚度有1mil與1/2mil兩種.

3.接著劑:厚度依客戶要求而決定,常見的是13um.20um

FPC材料的技術要求

※尺寸安定性(TD/MD ±0.01%)

※ 剝離強度(≥0.8kgf/cm2)

※ 可焊、浸焊性能（288℃ 10S)

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除

查看全部評論

此文關鍵字： FPC| 軟板| 柔性線路板

: 型號：RS04C00269A
層數：4
板厚：0.3mm
材料：雙面無膠電解材料
銅厚：1/2 OZ
特點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm

: 型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面

: 型號：RM01C00187A

層數：1

板厚：0.12mm

材料：單面有膠電解

銅厚：1/2 OZ

表面處理：沉金2微英寸

最小線寬/線距：0.1mm/0.08mm

特點：外形復雜

: 型號：RM02C00712A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3OZ

表面處理：沉金1微英寸

最小線寬/線距：0.05mm/0.05mm

電磁膜：2面

特點：產品都經過100%燒錄測試

: 型號：RS02C00244A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3 OZ

特點：產品都經過100%燒錄測試

表面處理：沉金2微英寸

最小線寬/線距：0.07mm/0.06mm

電磁膜：2面

: 型號：RM02C00247A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3 OZ

表面處理：沉金1微英寸

最小線寬/線距：0.07mm/0.07mm

電磁膜：2面

特點：產品都經過100%燒錄測試
