電路板廠如何快速檢修VCC供電短路故障
電路板廠在電路板維修中，如果碰到直流供電短路故障，對于初學者來說應該是相當頭疼的一件事情了，因?yàn)檫@一故障牽扯的元器件太多，排查起來又太麻煩，很多初學者都是換了這個換那個，到最后終于找出故障所在，板子也已經被折騰的千瘡百孔了，那么到底有沒有什么快速鎖定故障點的方法？答案是肯定的，最起碼本人感覺效果挺好的。下面讓我來介紹一下具體方法吧
快速檢修過程：分兩步
1，鎖定故障區域。對VCC供電的所有電路劃分區域，沿著電源銅箔找分叉，然后在分叉處用小刀劃開，用意是把供電電路分成兩塊，劃分故障區和非故障區。分別測量對地電阻，對地電阻為零的一邊就是故障區，然后再沿著銅箔找下一個分叉，這樣依次類推，把故障范圍一步步的縮小，最后鎖定在一個很小的范圍內。

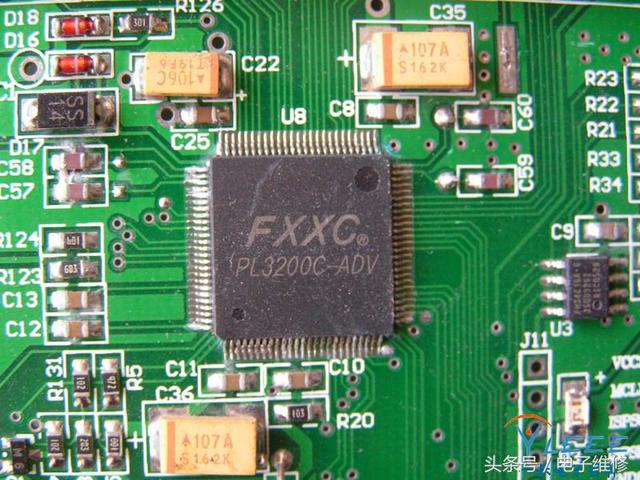

2，把范圍鎖定在一定范圍內之后，就要排查相關元器件了，一般容易造成短路故障的有集成電路芯片，電容和晶體管，所以應該從大到小依次重點檢查。首先對于集成芯片，可以將供電一腳抬起，使其脫離供電電路，再去測量VCC對地電阻，如不再短路，就是芯片損壞，否則繼續查找，直至故障排除。故障排除后，再把先前劃開的銅箔連好就可以了。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
