發展背景

消費電子主要集中在手機、電視、PC等領域，而在下游終端占比最高的智能手機領域，中國銷量顯著超越美國。

中國智能手機市場規模近年來持續高速增長，遠超行業平均個位數增長的水平，這與中國龐大的人口基數、高速發展的電子配套產業鏈、通訊基站等基礎設施的完善都密不可分。

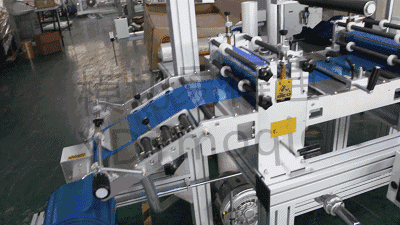

模切！一種工業電子產品輔助材料的生產工藝。從模切設備來說，傳統的模切機無論在效率、耗材等方面上都難以達到要求，于是上異步模切機誕生了。上異步是指對需沖切產品的上層料帶進行異步，下層料帶按照正常拉距進行走料，把主材控制在最小的間距內，沖切在指定的正常拉距料帶上，從而達到省時、省料的作用。

FPC鍵盤膠產品，使用上異步進行模切作業，與傳統的做法相比，加了上異步模切機，減少了普通模切機臺，在同樣步驟操作中能節省大部分材料。

工藝使用材料

藍色離型膜；白色離型膜；FPC鍵盤膠材料；opp膠帶

上機前準備

上機前材料復合準備：將主材進行離型膜/離型紙覆蓋保護，利用貼合機提前對主材雙面膠進行離型膜/離型紙復合保護。下面復合一層離型膜（托底），上面復合一層離型紙（輔助排廢）。

為什么要復合一層離型紙和一層離型膜：首先，兩層的作用都是為了防粘，以及保護材料在過機過程/作業過程中，使材料避免粘到其他材料以及機臺上，導致殘膠甚至產品變形等問題。

離型紙的作用是為了便于以后的工藝中排廢，紙的韌性很差，在揭起過程中，挺度很大的話，一次性可以揭起。保護膜的韌性比較好，因?yàn)榕懦龔U料是要拉起料帶，韌性好不容易被拉斷。

作業步驟

1、放料機放料藍色托底離型膜，（注意：此處離型膜為覆合后的雙層離型膜）托底離型膜由主機進料架進入上異步模切機，經過沖切平臺再進入拉料系統。
