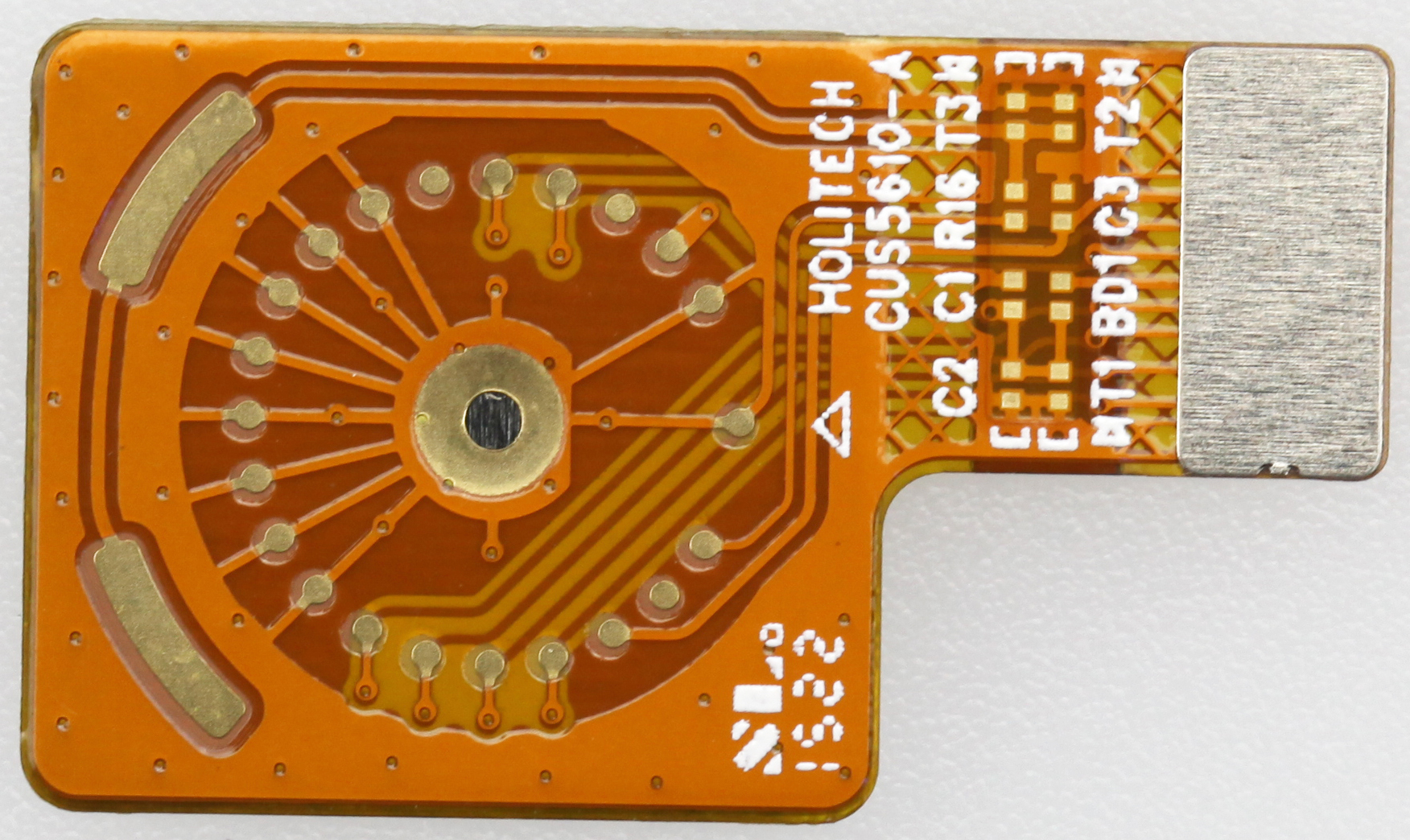

指紋模塊是指紋密碼鎖的關鍵部件，安裝在如門禁鎖或是固態盤、手機上等元器件上，用于進行指紋識別的收集和指紋識別的鑒別的控制模塊。指紋模塊關鍵由指紋采集模塊、指紋識別模塊和拓展程序模塊（如五金鎖具驅動器控制模塊）構成，指紋模塊FPC是其關鍵構成。

FPC指紋模塊技術性是如何一回事：

FPC指紋模塊按其指紋驗證方法能夠分成：

1、電子光學指紋模塊，靠光的反射和反射面基本原理鑒別指紋識別；

2、電容器指紋模塊，根據電容器的標值轉變來收集指紋識別；

3、頻射指紋模塊（刮擦指紋模塊），運用微量分析頻射數據信號來檢測紋理。

FPC指紋模塊的基本原理：

1、電子光學指紋模塊軟板，運用光的反射和反射面基本原理，光從底端射向三棱鏡，并且經過棱鏡射出去，射出去的光源在手指頭表層指紋識別凸凹不平的線紋上折射角的視角及反射面回來的光源明暗交界線就會不同。CMOS或是CCD的電子光學元器件就會搜集到不一樣明暗交界線水平的圖片信息，就進行指紋識別的收集。

2、半導體材料指紋模塊，不論是電容傳感器或者電容式，其基本原理相近，在一塊兒集成化有不計其數集成電路工藝的“平板電腦”上，手指頭貼在其上兩者之間組成了電容器（電感器）的另外一面，因為手指頭平面圖凹凸不平，突點處和凹點處觸碰平板電腦的具體間距尺寸就不同，產生的電容器/電感器標值也就不同，機器設備依據這一基本原理將收集到的不一樣的標值歸納，也就進行了指紋識別的收集。

3、頻射指紋模塊，利用生物頻射指紋識別技術，根據控制器自身發射點出微量分析頻射數據信號，透過手指頭的表皮去控測內層的紋理，來取得最好的指紋圖像。防偽標識指紋識別工作能力強，射頻識別基本原理只對人的牛皮肌膚有反映，多方面避免了人工合成指紋識別的難題。
