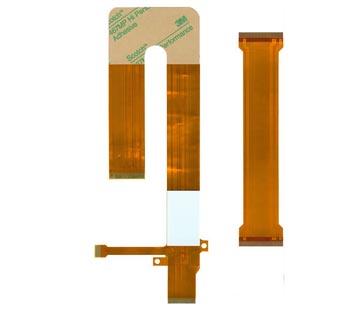

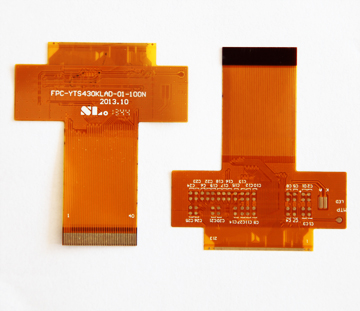

汽車軟板是FPC軟板的一種，F(xiàn)PC軟板也就是可撓印刷板，可廣泛應用于通訊產品、電腦、消費電子產品、相機、汽車等領域，它的功能可分為引線路、印刷電路、印刷器、多功能整合系統。由于傳統硬板材質較為堅硬，無法適應電子產品小型化、高密度、輕量化的發展，而FPC軟板不僅是可撓曲的電路板，還是連成立體線路結構的重要材料，因此在電子產品的設計中很受青睞。

?在消費類電子產品中，智能手機對于FPC軟板的需求量很大，電池、屏幕、攝像頭模組等硬件都需要用到FPC軟板。FPC軟板主要具有以下優勢：

1. 具有高度曲撓性，能縮小產品體積，按空間限制改變形狀

2. 可立體配線，可折疊卷繞，有利于產品設計，還能減少裝配時間和錯誤

3. 化學性能穩定，能提高產品的使用壽命、防止靜電干擾，安全可信賴

4. 具有耐高低溫、耐燃的特性，散熱性能好，功能多、成本低

5. 能實現小型化、薄型化、輕量化，符合電子產品發展特點，可達到元件裝置和導線連接一體化

智能手機全面屏?xí)r代，以LCD/OLED、AMOLED屏幕為主的顯示面板的應用，以及以虛擬按鍵代替實體按鍵、屏下指紋識別方案的應用等都大大拉升了FPC軟板在手機內部的用量。FPC軟板在一定程度上節約了智能手機的內部空間，使手機內部的組裝加工更加靈活。隨著折疊屏手機的發布，F(xiàn)PC軟板的用量也隨折疊屏屏幕的擴大而增加，單部手機內FPC軟板的用量和價值都在不斷增長中。

新興起的智能可穿戴設備，如智能手環、智能手表、智能眼鏡中也需要用到FPC軟板，VR眼鏡中FPC軟板的應用就達到了九片之多，F(xiàn)PC軟板小型可彎曲的特性與智能可穿戴設備有著高度的契合。可穿戴式產品的發展也將大幅度拉動FPC軟板廠的需求，使FPC軟板的增速更快。

FPC軟板有著優良的特性和廣闊的市場發展空間，對于FPC軟板品質、材質、性能的測試，有利于提升FPC軟板的制造技術和減少材料的損失及環境污染。測試時需要用到一些必要的設備，如能傳輸電流的大電流彈片微針模組，就能在FPC軟板測試中，為其建立穩定的連接。

FPC軟板的基本測試標準有：

1. 基板膜面、覆蓋層外觀；

2. 接連盤和覆蓋層的偏差，粘結劑和覆蓋層的流滲、覆蓋層下的導體變色；

3. 耐溫、耐濕性，耐電壓、耐彎折、耐焊接性能是否符合要求；

4.電鍍結合不良，涂覆層漏涂等等。

FPC耐電壓測試時需要接通電路，測試其電流傳輸能力和可承受電壓的能力，大電流彈片微針模組作為連接模組，能在1-50A的范圍內，進行電流的傳輸和導通，過流能力強，還具有穩定的連接性。經過鍍金工藝后的大電流彈片微針模組不僅導電性能強，在小pitch領域內，也有著可靠的應對方式，可適應0.15mm-0.4mm之間的pitch值，接觸穩定不卡pin，平均使用壽命能達到20w次以上，測試時無需經常更換，有力節省了時間物力成本。大電流彈片微針模組制作難度低、出貨時間快、使用壽命長、性能穩定，在FPC軟板測試中能有效提高測試效率，增加FPC軟板的產量。
