電池FPC的工藝制程

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：3934發布日期：2020-12-29 02:35【大中小】

如果所裁切的電池FPC材料是覆銅板，請注意壓延銅的壓延方向。

一般的裁切機，可確保裁切尺寸精度達到±0.3mm之內。

還要提醒的一點是，在制前設計，或者后續加工中，千萬不要采用開料邊框當做后工序的定位基準。

鉆孔

FPC基材孔的加工方法有NC鉆，機械沖，激光鉆，等離子蝕刻、化學蝕刻等。

理論上，NC鉆機目前可鉆出0.1mm以下的孔來。但從生產角度考慮，孔小于0.25mm時，成本就會大幅度上升，如果孔小于0.15mm時，其生產成本相當高，工藝難度大，不適于量產。

機械沖孔不是新技術，但有兩個問題制約著它：1）批量沖孔僅限于0.6～0.8mm；2）開料后加工孔階段，材料都很大，模具也大，費用太高，成本仍然太高。

模具沖目前主要還是用在加工保護膜開窗和膠開窗方面。

其余的孔加工法，目前對于普通FPC廠的來說，尚屬于“天方夜譚”，有興趣的話可以持續關注我們的網站。

ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除

查看全部評論

此文關鍵字：電池FPC| FPC| FPC廠

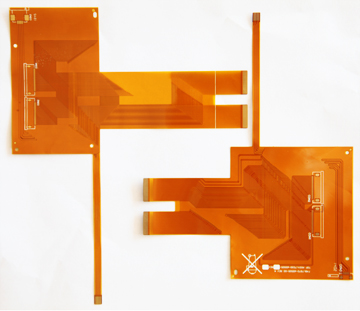

: 型號：RS04C00269A
層數：4
板厚：0.3mm
材料：雙面無膠電解材料
銅厚：1/2 OZ
特點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm

: 型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面

: 型號：RM01C00187A

層數：1

板厚：0.12mm

材料：?jiǎn)蚊嬗心z電解

銅厚：1/2 OZ

表面處理：沉金2微英寸

最小線寬/線距：0.1mm/0.08mm

特點：外形復雜

: 型號：RM02C00712A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3OZ

表面處理：沉金1微英寸

最小線寬/線距：0.05mm/0.05mm

電磁膜：2面

特點：產品都經過100%燒錄測試

: 型號：RS02C00244A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3 OZ

特點：產品都經過100%燒錄測試

表面處理：沉金2微英寸

最小線寬/線距：0.07mm/0.06mm

電磁膜：2面

: 型號：RM02C00247A

層數：2

板厚：0.12mm

材料：雙面無膠電解材料

銅厚：1/3 OZ

表面處理：沉金1微英寸

最小線寬/線距：0.07mm/0.07mm

電磁膜：2面

特點：產品都經過100%燒錄測試
