軟板受力的情況分析
層壓過程中，軟板受力情況復雜，軟板的變形主要由以下幾種情況導致：
.jpg)
（1）軟板受到鋼板垂直壓力的作用，使得軟板在水平方向產生張應力F1，在力F1的作用下，軟板尺寸發生漲的趨勢；
（2）半固化片在固化反應過程中，半固化片的收縮使得軟板受到壓應力F2，軟板尺寸發生縮的趨勢；
（3）鉚釘?shù)淖饔茫很洶搴?a href="http://seyoophoto.com/Products-300.html">硬板通過鉚釘進行固定，由于硬板的剛性明顯優于軟板，因此，軟板的變形受到鉚釘?shù)囊种谱饔?。?dāng)軟板尺寸縮小時，鉚釘對軟板的作用力表現為張應力F3；反之亦然，軟板受到壓應力F4；
（4）層壓在高溫下進行，因此高溫過程對軟板有進一步的烘烤作用，使得軟板尺寸有縮的趨勢，軟板受到收縮應力即壓應力F5；
（5）由于層壓過程存在的溫度梯度，FPC形變還受熱效應影響，表現為熱脹冷縮。以上各種作用力交織在一起，相互影響，各個力對軟板形變的影響程度難于區分。為了更好的分析軟板的形變過程，我們分解出以下幾種情況，分別討論軟板在層壓過程中的形變情況。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
最新產品
醫療設備控制器軟板
-
-
型 號：RS04C00269A
層 數：4
板 厚：0.3mm
材 料：雙面無膠電解材料
銅 厚：1/2 OZ
特 點：產品都經過100%燒錄測試
表面處理：沉金2微英寸
最小線寬/線距：0.07mm/0.06mm
數碼相機軟板
-
-
型號:RS04C00101A
層數:4
板厚:0.25mm
材料:雙面無膠電解
銅厚:1/3 OZ
最小線寬/線距:0.06mm/0.06mm
表面處理:沉金3微英寸
電磁膜:單面
數碼相機軟板
-
-
型 號：RM01C00187A層 數：1板 厚：0.12mm材 料：?jiǎn)蚊嬗心z電解銅 厚：1/2 OZ表面處理：沉金2微英寸最小線寬/線距：0.1mm/0.08mm特 點：外形復雜
手機電容屏軟板
-
-
型 號：RM02C00712A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3OZ表面處理：沉金1微英寸最小線寬/線距：0.05mm/0.05mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RS02C00244A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ特 點：產品都經過100%燒錄測試表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.06mm電磁膜：2面
手機電容屏軟板
-
-
型 號：RM02C00247A層 數：2板 厚：0.12mm材 料：雙面無膠電解材料銅 厚：1/3 OZ表面處理：沉金1微英寸最小線寬/線距：0.07mm/0.07mm電磁膜：2面特 點：產品都經過100%燒錄測試
手機電容屏軟板
-
-
型 號：RM02C00892A層 數：2板 厚：0.12mm材 料：雙面無膠電解銅 厚：1/3 OZ表面處理：沉金2微英寸最小線寬/線距：0.07mm/0.05mm電磁膜：2面其 他：產品都經過100%燒錄測試

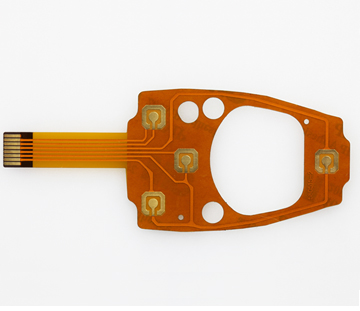

醫療按鍵軟板
-
-
