【干貨分享】柔性線路板的制造方法和應用

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1547發布日期：2024-11-04 08:49【大中小】

柔性線路板（Flexible Printed Circuit Board，簡稱FPC），是一種能夠彎曲的電路板，與傳統的剛性PCB相比，它具備靈活性和輕便的特點。FPC不僅適應了電子設備小型化、輕量化的趨勢，還在許多高要求的應用中表現出了獨特的優勢。本文將介紹柔性PCB的制造方法、主要應用領域及其特點。

柔性線路板的制造方法

FPC的制造工藝與剛性PCB類似，但在材料的選擇上有顯著的不同。FPC通常使用聚酰亞胺（PI）或聚酯（PET）作為基材，這些材料具備較高的耐熱性和柔韌性，能夠承受較大的彎曲和折疊。

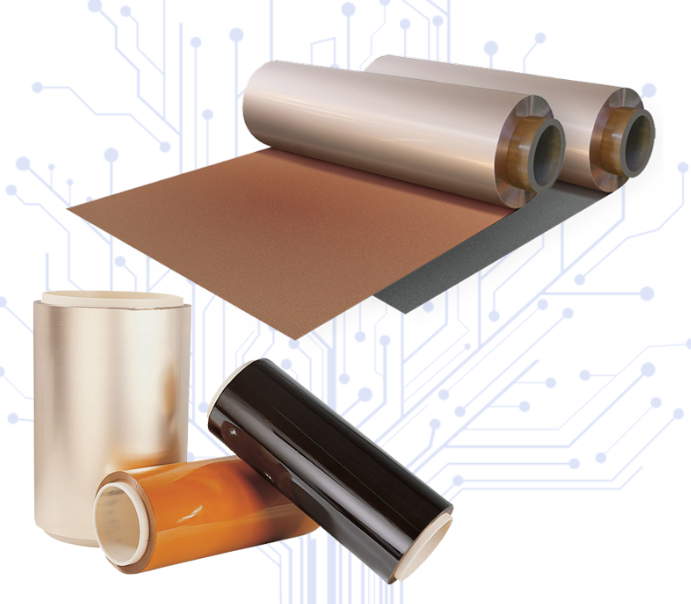

基材選擇：FPC基材采用的是柔性塑料薄膜，如聚酰亞胺或聚酯。這些材料能夠提供良好的柔韌性和電氣性能，同時具備一定的機械強度。

圖形轉移：與剛性PCB類似，柔性PCB的導電線路通過曝光、顯影和蝕刻等工藝從覆銅箔基材上轉移而來。由于FPC的薄膜材料較為脆弱，制造過程中需要對溫度和壓力進行嚴格控制，以防止基材損壞。

壓合與層壓：柔性電路板的多層結構通過層壓工藝實現，類似于剛性PCB的壓合工藝。不同的是，F(xiàn)PC的層壓過程需要更加精準的溫度和壓力控制，確保各層之間的可靠粘合。

表面處理：FPC的表面處理包括電鍍金、錫、銀等，以增強其電氣性能和耐腐蝕性。

柔性補強板：由于FPC的材料較為柔軟，為了增強柔性PCB的機械性能，通常會在關鍵位置增加補強板（如FR4或不銹鋼），以提供必要的機械支撐。

柔性線路板的應用

軟板因其卓越的柔韌性和輕量化特點，廣泛應用于各種要求體積小、重量輕和復雜布局的電子產品中，尤其是在便攜設備和醫療器械中。

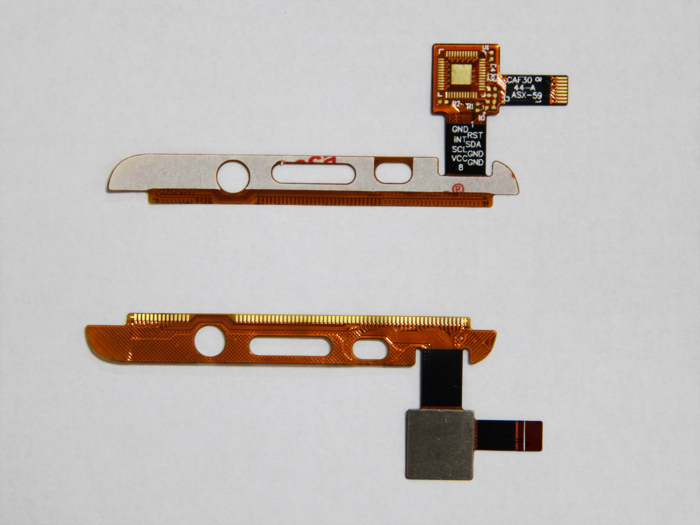

便攜設備：智能手機、平板電腦、智能手表等便攜式電子產品中，F(xiàn)PC用于連接主板與顯示屏、攝像頭、傳感器等元器件。這些設備內部空間狹小且結構復雜，F(xiàn)PC的可彎曲性能夠有效地解決有限空間內的線路布局問題。

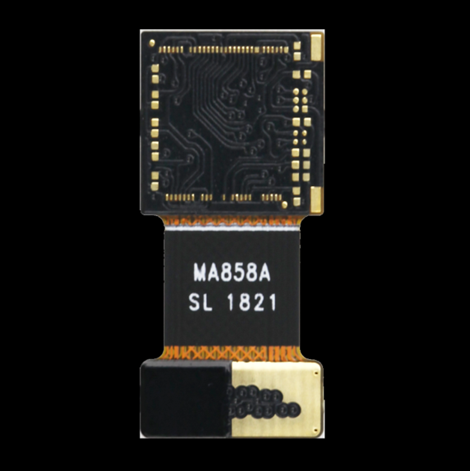

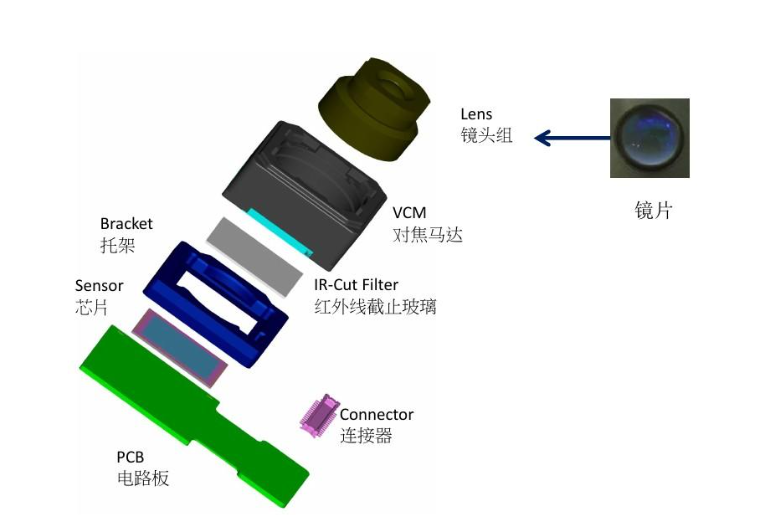

1. 智能手機：FPC用于屏幕連接、攝像頭模塊和充電接口等部位，通過柔性電路板的彎折來最大限度節約內部空間，同時提高信號傳輸?shù)目煽啃浴?/p>

2. 可穿戴設備：如智能手表、運動手環等產品中，F(xiàn)PC通過其可彎曲性，實現了電路與設備結構的完美融合，提供了更高的設計自由度。、

醫療器械：在醫療領域，F(xiàn)PC因其輕便、柔韌且可高度定制化，成為許多微型醫療設備中的核心組件。FPC不僅可以用作傳感器電路，還能夠用于某些植入式設備。

1. 微型診斷設備：FPC在微型醫療診斷設備中，用作高精度傳感器的連接電路。其靈活性使其能夠適應不同的設備形狀，實現更精確的數據采集。

2. 可植入醫療設備：柔性電路板由于其生物兼容性，廣泛應用于心臟起搏器、神經刺激器等可植入醫療設備中，確保設備的可靠性和安全性

汽車電子：現代汽車中的復雜電子系統，尤其是車載娛樂系統、導航設備和駕駛輔助系統等，都需要高密度和輕量化的電路設計。FPC能夠適應汽車電子系統的動態振動環境，并在有限空間內實現復雜的電路布局。

航空航天：在航天器、衛星和無人機等高技術要求的領域中，F(xiàn)PC因其重量輕、抗震動和抗溫差的特點，得到了廣泛應用。FPC能夠在高溫、高壓、低重力的環境下穩定工作，并且能夠大大降低設備的重量。
