軟板的選材和設計硬核知識盤點

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1404發布日期：2024-11-08 08:50【大中小】

柔性電路板（Flexible Printed Circuit 簡稱FPC）又稱軟性電路板、撓性電路板，是以聚酰亞胺或聚酯薄膜為基材制成的一種具有高度可靠性，絕佳的可撓性印刷電路板。具有配線密度高、重量輕、厚度薄、彎折性好等特點。

FPC選材要點

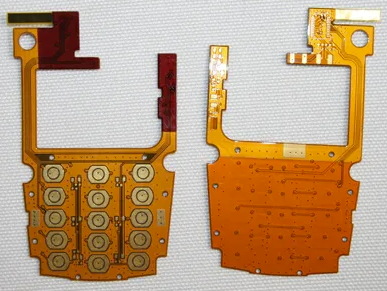

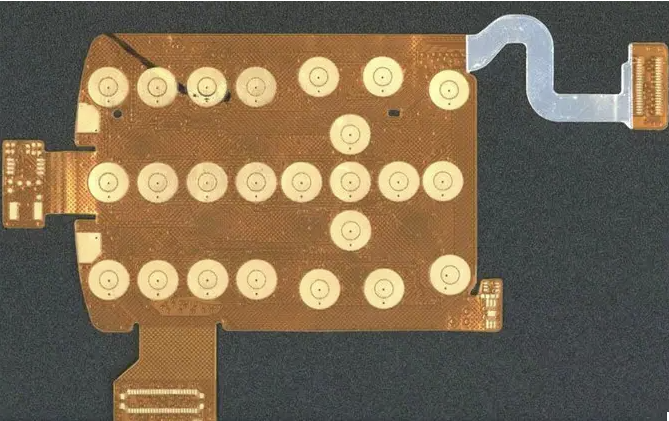

側鍵/按鍵的選材

側鍵選18/12.5的雙面電解銅（特殊的除外），主按鍵選18/12.5的雙面電解銅（特殊的除外）。側鍵、主按鍵在彎折方面沒有特殊的要求，焊接在主板上面固定好就行，但一定要保證來回彎折8次以上沒有異常方可使用。按鍵位的厚度都有較嚴格的要求，不然會影響按鍵的手感，因此必須滿足客戶的總厚度要求。

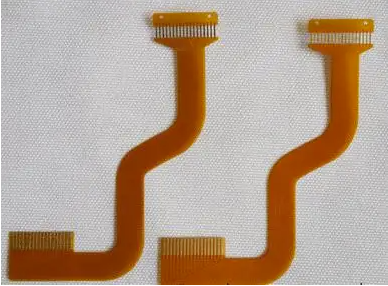

連接線的選材

連接線選18/12.5的雙面電解銅（特殊的除外）。主要作用是起到連接作用，對彎折要求沒有特殊的要求。兩端焊接固定好即可，但一定要保證來回彎折8次以上沒有異常才可使用。

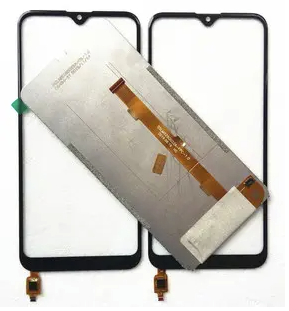

滑蓋板的選材

雙層滑蓋板選1/30Z的單面無膠電解銅，此材料柔軟且具有延展性；雙面滑蓋板選1/30Z的雙面無膠電解銅，此材料柔軟且具有延展性。1/30Z的雙面無膠電解銅制作的滑蓋板，比1/30Z的單面無膠電解銅制作雙層板壽命會好一些。在結構沒有問題的情況下，建議盡量將FPC設計成雙面滑蓋板。成本方面，使用1/30Z的雙面無膠電解銅，比使用1/30Z的單面無膠電解銅主材成本增加30%左右，但是使用此材料制作生產良率會提高，測試壽命也可得到提高，可保證此類型的板使用穩定性。

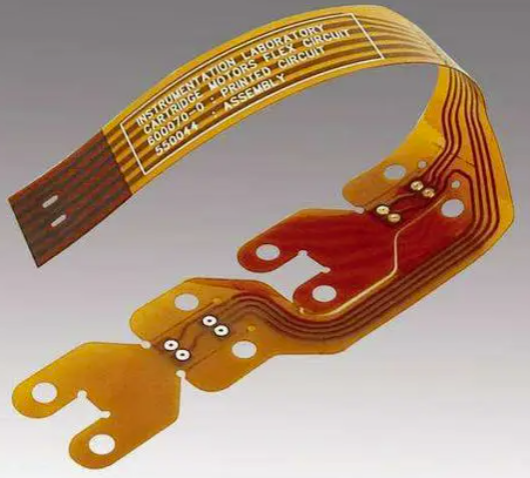

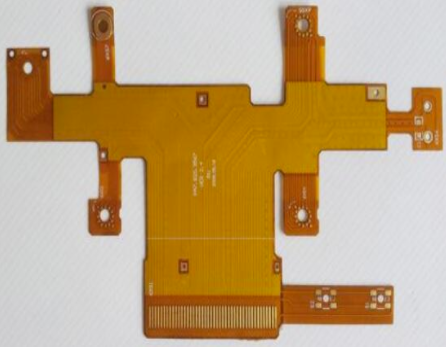

多層板的選材

多層板選1/30Z的無膠電解銅，此材料柔軟且具有延展性。在結構沒有問題的情況下，制作的翻蓋板都能經過測試。

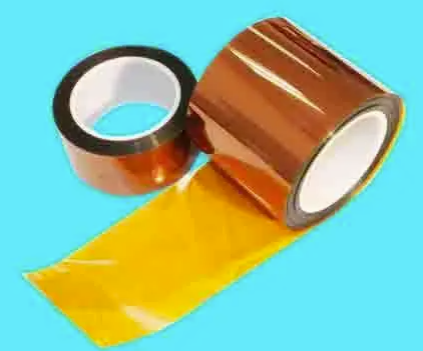

輔材的選材

膠紙選材時，普通的板不需要SMT的可采用不耐高溫的膠紙（如側鍵板類），需要SMT的必須選用耐高溫膠紙（如按鍵板均需SMT）。

導電材料的選材

導電膠紙選材時，普通導電膠適用于導電性要求不高的（如普通的按鍵板類），導電性能較好的適用于導電性能要求較高且一定要使用膠紙類的（如特殊的按鍵板等），但此膠紙一般情況不建議使用，因?yàn)閮r(jià)格太高。

導電布的導電性能可以，但粘性不是很理想，一般適用于按鍵板類。

導電純膠是高強度導電性能物質，一般用于貼鋼片，但不建議用此導電純膠，因?yàn)閮r(jià)格太高。

軟板設計注意要點

金面補強、銀漿導電材料

金面補強采用純膠貼合，補強及純膠均鉆孔，然后從孔內滴銀漿使板與補強完好接地，此方法阻值接近0歐姆。目前為較理想的制作方法，使用范圍主要是帶連接器的多層板（要求接地的）及其它要求接地且?guī)нB接器的各類板。

補強的選材

PI補強適用于帶有拔插手指的插頭板。此類板必須使用PI補強，其他類型的板及除插頭位的其他位置建議不要采用PI補強，此材料強度不夠且價格也較高。

FR-4補強適用于按鍵、側鍵類等大部分板，但此補強要用純膠壓合才能起到較好的補強作用。

鋼片補強適用于帶連接器的多層板及單雙面板。此補強硬度比較高，生產出來的板比較平整，SMT也比較好操作。建議帶連接器的各類板均可使用鋼片補強（除需接地的采用金面補強）。

過孔的設計

過孔一定不能設計在彎折區內，不然過不了測試。

電磁膜接地孔的設計

電磁膜的接地孔一定不能設計在彎折區及滑動區域，不然會嚴重影響FPC的彎折及滑動壽命。

文字的設計

文字不能設計在彎折區及滑動區域，不然會嚴重影響FPC的彎折及滑動壽命。

翻蓋、滑蓋板的純膠開窗

純膠開窗要盡量靠近彎折區及滑動區的兩端，以此來保證此產品的壽命。

以上總結了FPC選材要點和設計注意要點，這些是是打造高質量、高性能 FPC 的基礎，而持續關注生產工藝、兼容性、發展趨勢以及行業標準，將為 FPC 在電子領域的廣泛應用提供更加堅實的保障。
