汽車軟板加工要求大揭秘：打造汽車電子柔性連接核心部件

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1351發布日期：2024-12-13 08:19【大中小】

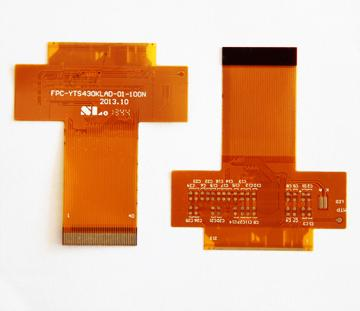

汽車軟板，作為汽車電子系統的關鍵組件，具備高柔性可適應復雜車內布局，以精準線路設計和優質材料確保信號穩定傳輸，其嚴格加工工藝能耐受汽車運行環境考驗，有力保障汽車各電子功能高效、可靠運行。

設計要求

高精度布線

汽車軟板需要承載多種汽車電子系統的信號傳輸，如動力系統、安全系統和信息娛樂系統等。在設計布線時，要精確規劃線路走向，以確保信號完整性。例如，對于高速信號傳輸線路，如車載雷達信號傳輸線，其線寬、線距以及布線的拐角等都需要精確設計。一般線寬公差要求控制在 ±0.05mm 以內，線距公差控制在 ±0.075mm 以內，這樣才能有效減少信號反射和串擾，保證信號質量。

合理的層數規劃

根據汽車電子設備的功能復雜程度和空間限制，合理確定軟板的層數。例如，在汽車發動機控制單元（ECU）中使用的軟板，可能需要多層結構來實現電源層、地層和多個信號層的隔離與連接。同時，各層之間的介質厚度和介電常數也需要嚴格控制，以滿足不同信號的阻抗匹配要求。

考慮機械特性設計

汽車行駛過程中會產生振動、沖擊和不同程度的彎曲變形。軟板設計要考慮這些因素，預留適當的彎曲半徑。一般情況下，動態彎曲的軟板，其最小彎曲半徑不能小于軟板厚度的 10 倍；靜態彎曲的最小彎曲半徑不能小于軟板厚度的 5 倍。同時，在軟板的邊緣和連接部位要進行加固設計，如增加補強材料，以增強軟板的機械強度，防止在使用過程中出現斷裂等問題。

材料選擇要求

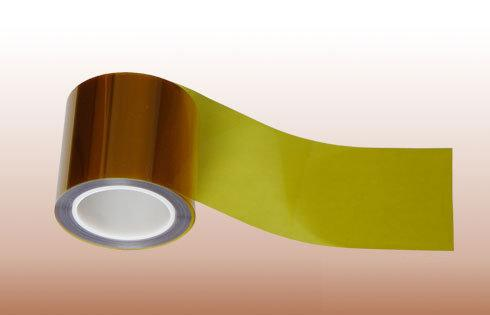

基材選擇

汽車FPC的基材要具備良好的耐溫性、耐化學性和電氣性能。常用的基材有聚酰亞胺（PI），它能在 - 200℃ - 300℃的溫度范圍內保持穩定的物理和化學性能，這對于汽車發動機艙等高溫環境下的電子設備至關重要。同時，PI 基材的介電常數一般在 3.0 - 3.5 之間，能夠滿足大多數汽車電子信號傳輸的要求。

銅箔選擇

銅箔作為導電層，其質量直接影響軟板的電氣性能。一般選擇壓延銅箔，因為它具有更好的延展性和導電性。例如，在汽車軟板的精細線路制作中，壓延銅箔能夠更好地適應蝕刻工藝，制作出的線路表面更加光滑，有利于提高信號傳輸效率。其厚度通常根據電流承載能力和線路密度要求來選擇，一般在 9 - 35μm 之間。

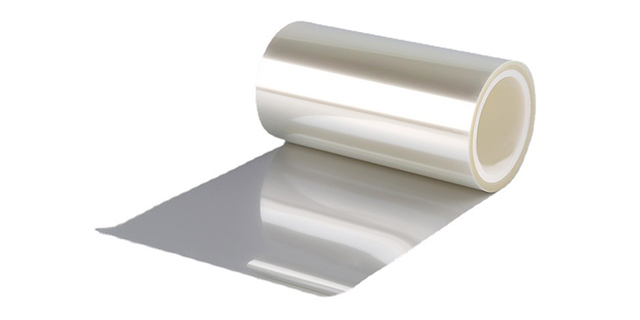

覆蓋膜選擇

覆蓋膜主要用于保護軟板上的線路和元器件免受外界環境的影響。要選擇具有良好的耐摩擦、耐化學腐蝕和防潮性能的覆蓋膜。例如，采用聚對苯二甲酸乙二醇酯（PET）覆蓋膜，它能夠有效地防止水分和化學物質的侵入，同時具有較好的柔韌性，能夠隨著軟板一起彎曲而不發生破裂。

軟板廠制造工藝要求

圖形制作

光刻工藝：汽車軟板的線路精細，光刻精度要求高。曝光設備要能夠精確控制曝光劑量和焦距，以確保線路圖形的精度。例如，在制作汽車儀表盤軟板的微小指示燈線路時，曝光精度需要達到 ±5μm，這樣才能保證指示燈線路的清晰度和準確性。

蝕刻工藝：蝕刻液的配方和蝕刻參數要根據軟板的材料和線路要求進行優化。蝕刻速率要均勻，避免出現過蝕刻或蝕刻不足的情況。一般蝕刻因子（蝕刻深度與側向蝕刻量的比值）要控制在 2 - 3 之間，以保證線路的側壁垂直度和線寬精度。

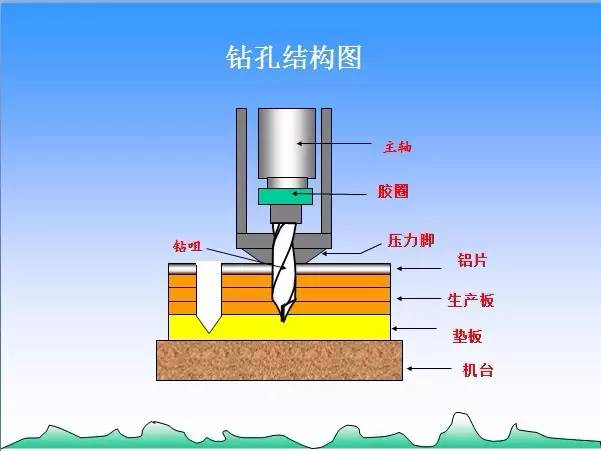

鉆孔工藝

汽車軟板上的孔主要用于層間連接和元器件安裝。鉆孔的位置精度要求高，孔徑公差一般控制在 ±0.05mm 以內。同時，要保證孔壁的質量，避免出現孔壁粗糙、分層等問題。在鉆孔過程中，要根據不同的材料選擇合適的鉆頭轉速和進給速度，例如，在 PI 基材上鉆孔時，鉆頭轉速一般控制在 60 - 100krpm，進給速度控制在 10 - 30mm/min。
