指紋模塊軟板的返修工序，要這樣操作

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1332發布日期：2024-12-16 08:52【大中小】

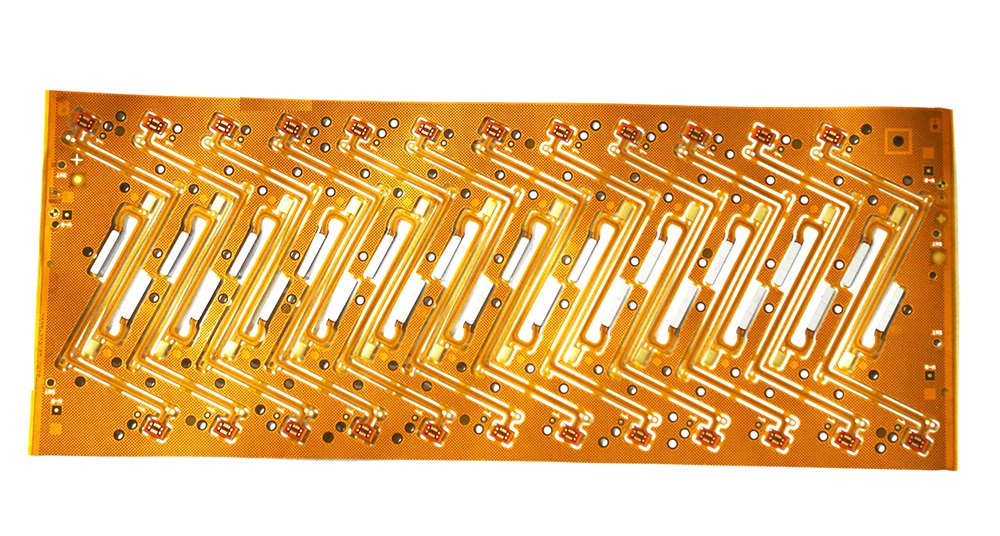

指紋模塊軟板是一種柔性電路板。它具有可彎曲、輕薄的特性，能適應狹小空間與復雜結構的安裝需求。主要用于連接指紋識別芯片與其他電子組件，確保信號穩定高效傳輸。其材質與工藝保障了在頻繁彎折使用場景下的可靠性。廣泛應用于智能手機、智能門鎖等眾多智能設備中，為指紋識別功能的實現提供關鍵電路支持。

以下是指紋模塊軟板的一般返修工序及操作要點：

準備工作

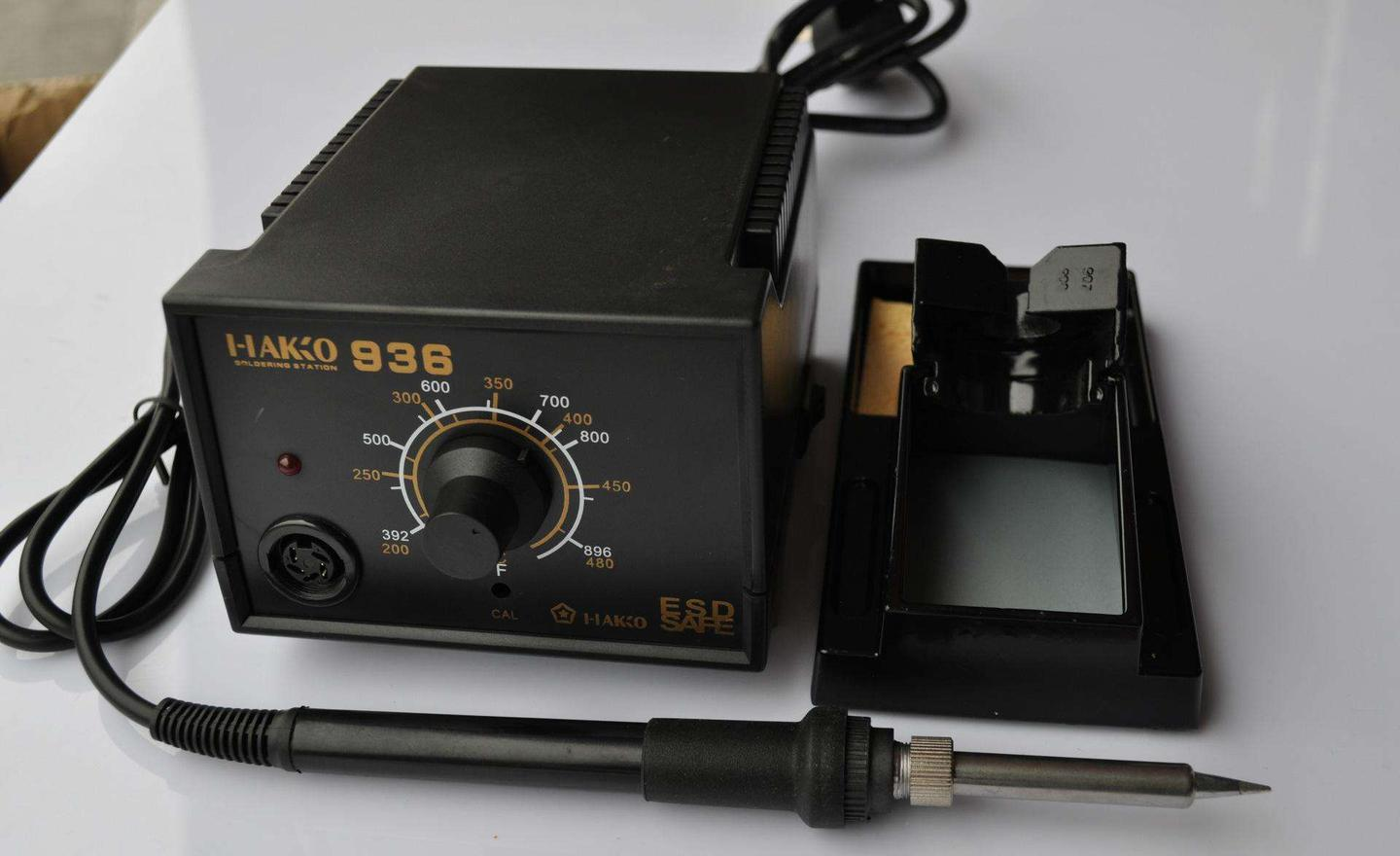

工具材料準備：準備好返修所需的工具，如烙鐵、熱風槍、鑷子、助焊劑、吸錫線、清洗劑等，以及需要更換的元器件.

檢查與清潔：對需要返修的指紋模塊軟板進行外觀檢查，查看是否有明顯的損壞、短路、開路等問題，并使用清洗劑或酒精對軟板表面進行清潔，去除灰塵、油污等雜質，確保板面干凈.

確定故障點：通過目檢、萬用表測量、在線測試儀檢測等方法，準確確定需要返修的焊點或元器件，如開路、橋接、虛焊、缺件、損壞的元件等，并做好標記.

指紋模塊FPC具體返修操作

拆焊：

烙鐵拆焊：對于普通的插件元件或引腳較少的表貼元件，可使用烙鐵進行拆焊。將烙鐵頭加熱至合適溫度，蘸取適量助焊劑，輕輕接觸焊點，待焊錫熔化后，用鑷子將元件引腳從焊盤上拔出。注意不要用力過猛，以免損壞焊盤或元件.

熱風槍拆焊：對于引腳較多的芯片或大面積的表貼元件，如 BGA 芯片等，常使用熱風槍進行拆焊。設置好熱風槍的溫度、風速和風量等參數，使熱風均勻地吹向元件，待焊錫熔化后，用鑷子輕輕取下元件。在拆焊過程中，要注意控制熱風槍的溫度和時間，避免過熱損壞軟板或其他元件.

清理焊盤：拆焊完成后，使用吸錫線或吸錫器將焊盤上多余的焊錫清除干凈，確保焊盤表面平整、光亮，無殘留焊錫、錫渣或助焊劑等雜質。若焊盤有氧化或損壞，可用細砂紙或刮刀輕輕打磨修復，但要注意不要過度打磨，以免影響焊盤的附著力.

更換元器件：

插件元件更換：將新的插件元件引腳插入對應的焊盤孔中，確保引腳插入深度適中，然后使用烙鐵和焊錫絲進行焊接，形成良好的焊點。焊接時要注意烙鐵頭的溫度和焊接時間，避免虛焊或短路.

表貼元件更換：對于表貼元件，用鑷子將其準確地放置在相應的焊盤位置上，然后使用烙鐵或熱風槍進行焊接。若是烙鐵焊接，先在焊盤上涂覆少量助焊劑，再將烙鐵頭輕輕接觸元件引腳與焊盤的連接處，送入適量焊錫絲，形成焊點；若是熱風槍焊接，則將熱風槍對準元件進行加熱，使焊錫熔化并與元件引腳和焊盤良好結合.

焊接修復：對于存在虛焊、開路等焊接缺陷的焊點，可重新進行焊接修復。在焊接前，先對焊點進行清潔和處理，然后按照正確的焊接方法和工藝參數進行焊接，確保焊點牢固、飽滿、光滑，無虛焊、短路等問題.

軟板廠檢測與驗證

外觀檢查：返修完成后，再次對指紋模塊軟板進行外觀檢查，查看焊點是否光滑、飽滿，元件是否安裝正確、牢固，有無短路、開路、虛焊、漏焊等問題，以及軟板表面是否有損傷、變形等情況.

電氣性能測試：使用萬用表、示波器等測試儀器，對指紋模塊軟板的電氣性能進行測試，如測量電源與地之間的電阻、各引腳之間的連通性、信號的傳輸情況等，確保軟板的電氣性能符合要求.

功能測試：將返修后的指紋模塊軟板安裝到相應的設備或測試夾具中，進行指紋識別功能測試，檢查指紋采集、識別、驗證等功能是否正常，是否能夠準確地識別指紋信息，以及與其他部件之間的通信是否正常.
