FPC軟板用于和其他電路板的連接，是一種最簡單結構的柔性電路板，F(xiàn)PC軟板一般分為單層板、雙層板、多層板、雙面板等，那么如何正確分辨FPC軟板的好壞呢？下面由小編給大家介紹下，讓我們一起來看看吧！

從外觀上分辨出電路板的好壞

一般情況下，F(xiàn)PC線路板外觀可通過三個方面來分析判斷;

1、大小和厚度的標準規則。
線路板對標準電路板的厚度是不同的大小，客戶可以測量檢查根據自己產品的厚度及規格。

2、光和顏色。
外部電路板都有油墨覆蓋，線路板能起到絕緣的作用，如果板的顏色不亮，少點墨，保溫板本身是不好的。

3、焊縫外觀。

線路板由于零件較多，如果焊接不好，零件易脫落的線路板，嚴重影響電路板的焊接質量，外觀好，仔細辨認，界面強一點常重要的。

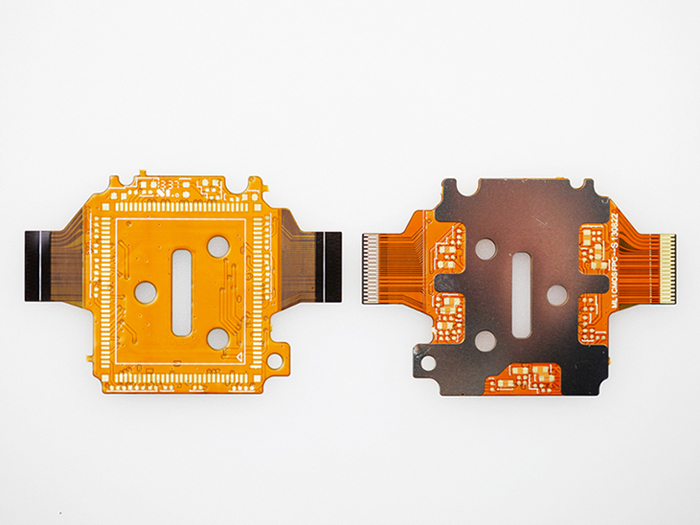

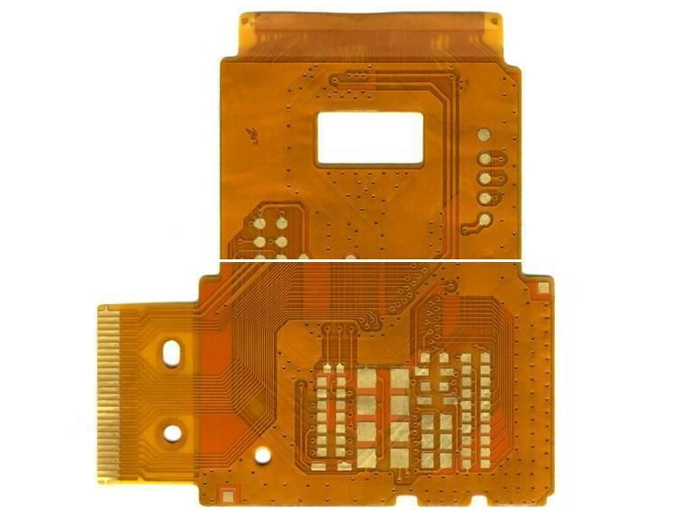

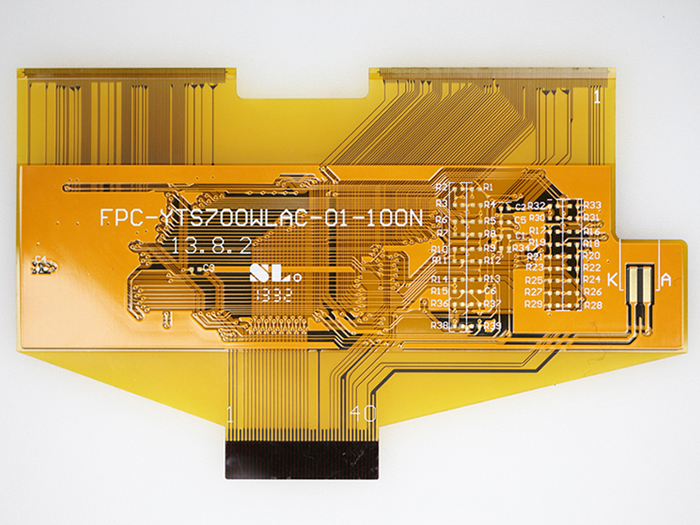

優質的軟板表面應平整光滑，無明顯的褶皺、氣泡或劃痕。線路部分，線條應清晰、均勻，邊緣整齊，沒有斷線、短路或線路模糊的情況。對于多層軟板，各層之間的貼合緊密，不存在分層跡象，從側面觀察，厚度均勻一致，沒有凸起或凹陷的部位，這些外觀細節反映了軟板在制造過程中的工藝精度。

軟板材料特性是核心考量因素。柔性基板作為軟板的基礎，常見的如聚酰亞胺（PI）材料，優質的 PI 基板具備出色的耐高溫、耐彎折性能，能在反復彎曲后依然保持良好的電氣絕緣性，防止線路短路。同時，其化學穩定性強，不易受環境中的酸堿物質侵蝕，確保軟板在復雜環境下可靠工作。在導電材料方面，高純度銅箔是關鍵，它能保障電流的高效傳輸，電阻低，減少信號衰減，通過專業儀器檢測銅箔的純度與導電率，可初步判斷軟板導電性能優劣。

電氣性能測試至關重要。使用專業的測試設備，測量軟板的絕緣電阻，絕緣電阻值越高，說明軟板的絕緣性能越好，能有效避免不同線路間的漏電現象。對于高頻軟板，還要關注其介電常數和損耗角正切，數值越低，信號傳輸越穩定、快速，這在高速數字電路、通信設備等應用場景中尤為關鍵，確保信號完整性，減少傳輸錯誤。

柔性線路板可靠性測試也不容忽視。模擬軟板在實際使用中的各種工況，如進行熱循環測試，讓軟板在高溫與低溫環境下交替多次，觀察其是否出現線路開裂、焊點脫落等問題，以此評估軟板在溫度變化下的穩定性；進行振動測試，模擬設備運行時的振動環境，檢查軟板上元器件的引腳、焊點是否松動，判斷其抗振能力，只有通過這些嚴格可靠性測試的軟板，才能在長期使用中保障產品質量。
