如何優化FPC設計？這些關鍵點你必須知道！

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1024發布日期：2025-02-26 08:44【大中小】

柔性電路板（FPC）因其輕量化、可彎曲和高密度布線的特性，廣泛應用于智能手機、可穿戴設備、汽車電子、醫療設備等領域。然而，F(xiàn)PC的設計與傳統的剛性PCB有很大不同，優化設計是確保其性能、可靠性和成本效益的關鍵。本文將為您詳細解析優化FPC設計的核心要點，幫助您在設計過程中避開常見陷阱，提升產品競爭力。

1. 材料選擇：奠定FPC性能的基礎

FPC的材料選擇直接影響其電氣性能、機械性能和耐久性。以下是優化材料選擇的關鍵點：

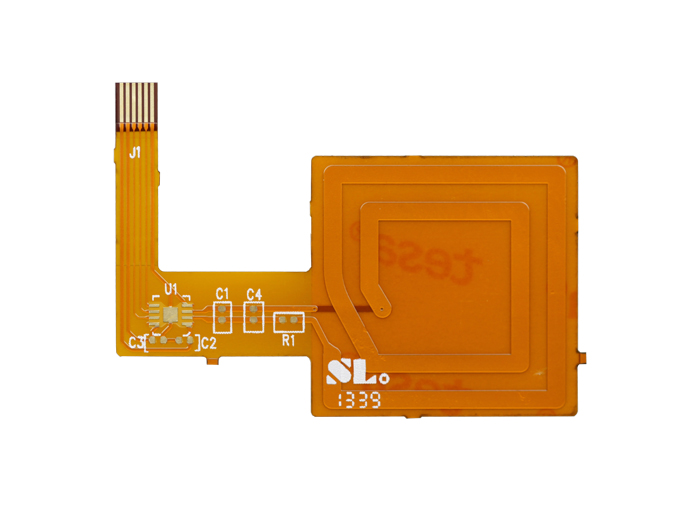

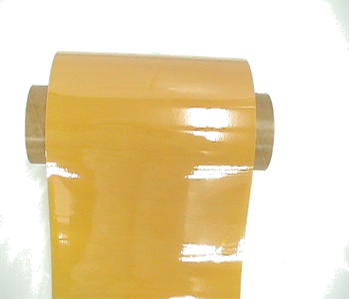

基材選擇：聚酰亞胺（PI）是FPC最常用的基材，具有優異的耐熱性、柔韌性和電氣性能。對于高頻應用，可以選擇低介電常數（Dk）和低損耗因子（Df）的材料，以減少信號損耗。

銅箔厚度：銅箔的厚度影響FPC的導電性和柔韌性。較薄的銅箔（如9μm或12μm）適合高密度布線，而較厚的銅箔（如35μm）適合高電流應用。

覆蓋層（Coverlay）：覆蓋層用于保護電路，常用的材料包括聚酰亞胺和丙烯酸。選擇具有良好柔韌性和耐熱性的覆蓋層，可以提高FPC的耐久性。

2. 布線設計：平衡信號完整性與柔韌性

軟板的布線設計需要在信號完整性和柔韌性之間找到平衡。以下是優化布線設計的關鍵點：

走線寬度與間距：在高密度FPC設計中，走線寬度和間距的選擇至關重要。較寬的走線可以減少電阻，但會增加FPC的剛性；較窄的走線適合高密度設計，但可能增加信號損耗。

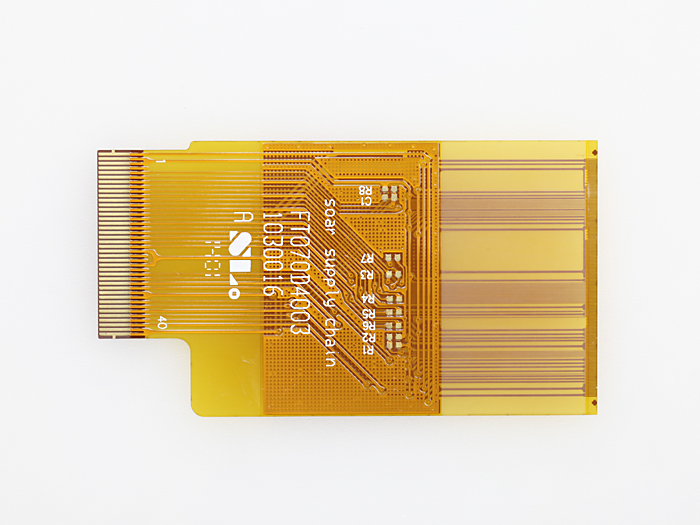

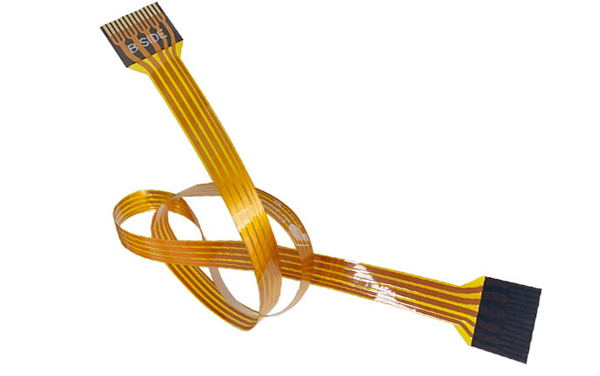

彎曲區域的布線：在FPC的彎曲區域，避免走線直角轉彎，采用圓弧或45度角布線，以減少應力集中，防止斷裂。

阻抗控制：對于高頻信號傳輸，阻抗匹配是關鍵。通過合理的走線寬度、間距和介電層厚度設計，可以實現精確的阻抗控制。

3. 層疊結構設計：提升FPC的機械與電氣性能

FPC的層疊結構設計直接影響其機械強度和電氣性能。以下是優化層疊結構設計的關鍵點：

單層 vs 多層FPC：?jiǎn)螌覨PC適合簡單電路，而多層FPC適合復雜電路設計。多層FPC可以通過合理的層間連接（如盲孔、埋孔）提高布線密度。

加強板設計：在FPC的連接器安裝區域或需要額外機械支撐的區域，可以添加加強板（如FR-4或不銹鋼）以提高剛性。

對稱層疊設計：對于多層FPC，采用對稱的層疊結構可以減少熱應力和機械應力，提高FPC的可靠性。

軟板廠講優化FPC設計是一個復雜而細致的過程，需要綜合考慮材料選擇、布線設計、層疊結構、熱管理、機械設計、測試驗證和成本控制等多個方面。通過掌握以上關鍵點，您可以設計出高性能、高可靠性的FPC產品，滿足不同應用場景的需求。

作為FPC技術的領先供應商，我們致力于為客戶提供全方位的技術支持與解決方案。如果您在FPC設計中遇到任何問題，歡迎隨時聯系我們的技術團隊，我們將為您提供專業的建議與服務。
