PCB廠家線路板加工之干膜和濕膜比較
PCB廠家制作線路的方式有兩種，一種是采用干膜制作，一種是采用濕膜制作，那就究竟兩者之間有什么區別呢？請聽PCB廠家為您詳細道來。

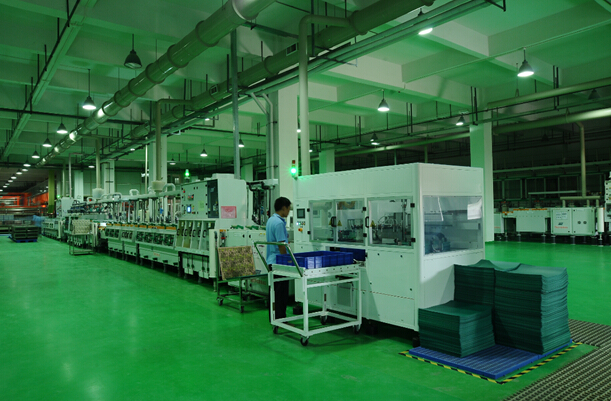

上圖為深聯電路蝕刻線
干膜操作方便，特別是采用自動貼膜機，可以大規模生產。但是干膜的價格比較貴，但其可以淹孔（蓋孔），精度高（不容易出現夾膜）。
濕膜價格比濕膜便宜好多，相當于1：7，但是不能上自動線，濕膜理論上做細線路好，但是濕膜不能淹孔（蓋孔），油膜進孔不好控制需做擋點，理論上濕膜的精度比干膜高，但由于濕膜比較薄，圖形電鍍時容易夾膜，很難做高精度板，且要二次鉆。
總的來說，是干膜方便、穩定；濕膜價格便宜。PCB廠一般選干膜，麻煩少，控制方便。
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
