手機無線充軟板廠講選FPC學會這四招，再也不怕上當受騙了！

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1809發布日期：2023-10-09 02:37【大中小】

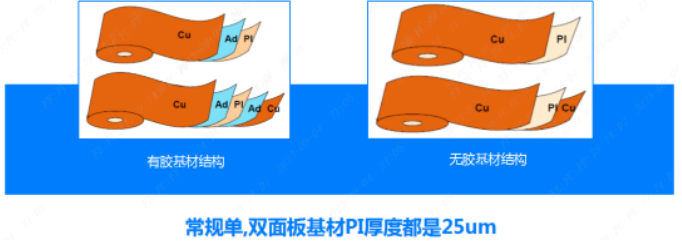

手機無線充軟板廠講，F(xiàn)CCL——Flexible Copper Clad Laminate,是以聚酰亞胺(PI)為絕緣層的柔性覆銅板，就是我們常說的柔性基材，用于制造成FPC柔性線路板。柔性基材又可分為有膠基材和無膠基材。

有膠基材（adhesive-coated laminate）：在銅與PI之間多了一層AD膠，成本低，容易老化，只能長期工作溫度約105 ℃以下，當溫度在130-140℃時，會產生有毒氣體，未固化的膠有粉塵危害，會導致粘膜組織糜爛，長期引起的肺炎，肺氣腫，甚至是肺癌，且會損傷眼鏡，因此已逐漸被淘汰。

無膠基材（adhesiveless laminate）：直接銅箔+PI+銅箔通過熱滾輪壓合而成，無膠基材比有膠基材價格要貴2-4倍，但柔韌性好，尺寸穩定性高，使用壽命長，長期工作溫度可達150 ℃，正因?yàn)闊o(wú)膠基材優異的性能，目前市場90%以上的產品都要求使用無膠基材。

FPC廠了解到，市場上很多供應商用比較差的有膠基材來冒充無膠基材，以低價牟利，欺騙客戶，最近在嘉立創打樣，發現嘉立創的板子要好用很多，故向他們工程師請教的，現炒現賣，把區分的經驗也分享給大家！

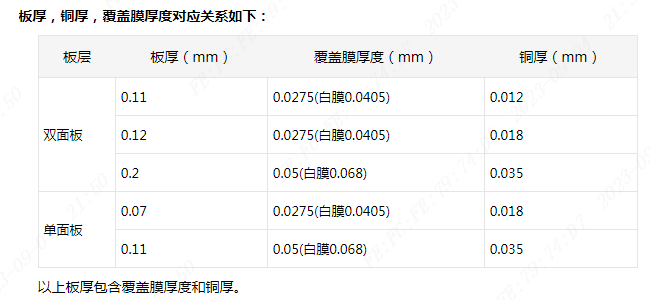

首先看板厚，正?；腜I厚度和銅厚都是固定的，兩者相加就是固定的材料厚度，比如PI基材厚度一般是25um，選1oz銅就是35um，雙面板基材厚度就是35+25+35=95um，注意這僅僅是基材的厚度，成品厚度再加上覆蓋膜的厚度就可以了，覆蓋膜厚度見下表，所以標示成品厚度為0.13，0.15mm的板厚基本上都是有膠基材了。

PS:覆蓋膜也是有膠的，會不會也有這些問題呀，不會的了，覆蓋膜用的是改良性環氧樹脂膠，且覆蓋膜是在板子的表面，壓合比較充分，膠比較薄，不影響彎折，不存在揮發物，是符合無鹵和RoHS要求的。

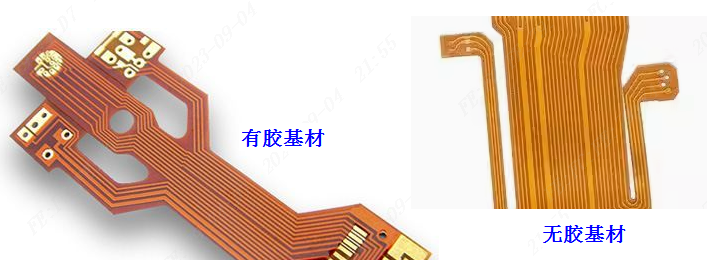

其次看顏色，有膠基材顏色一般比較深暗，無膠基材看起來比較通透：

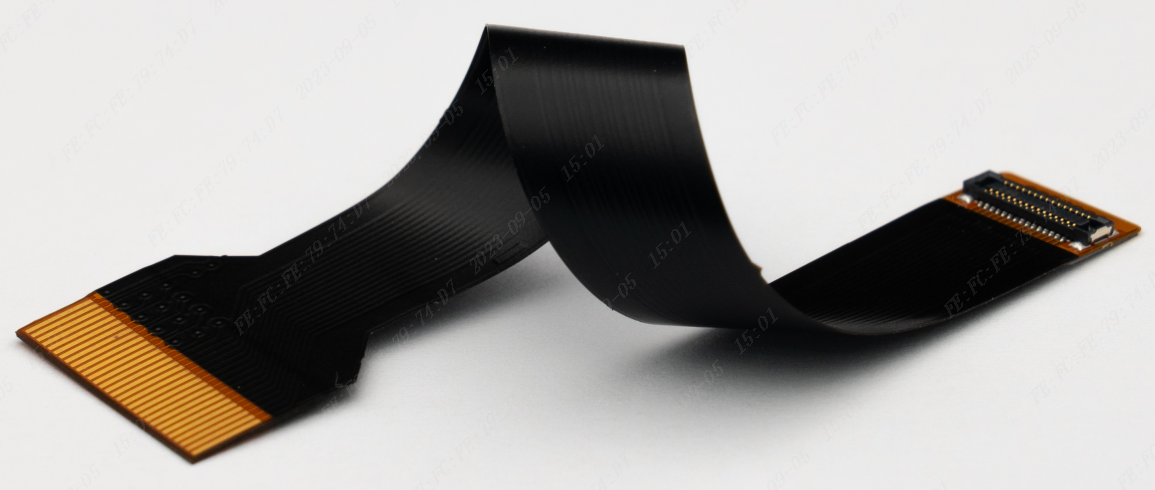

再看彎折效果，有膠基材彎折比較僵硬，無膠基材彎折更柔軟：

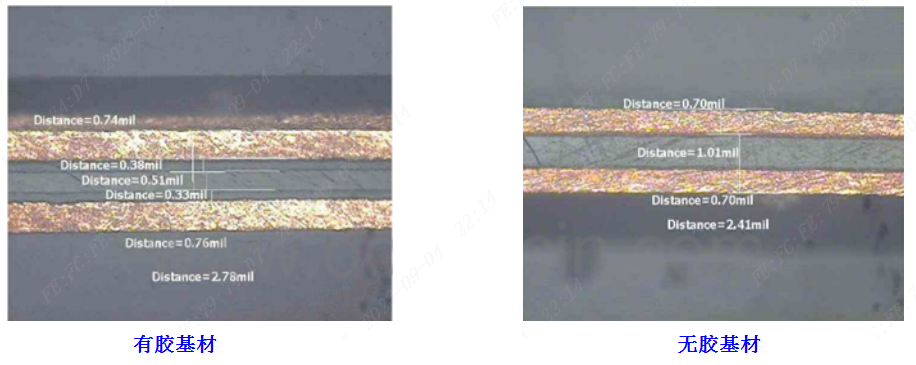

最后絕招，打切片，在顯微鏡下能看出膠層的為有膠基材：

軟板廠講學會以上四招，再也不怕上當受騙了。

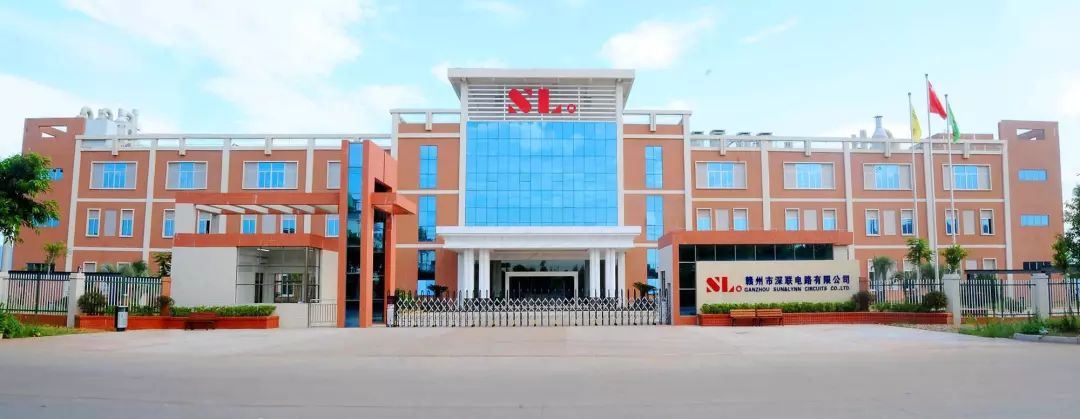

深聯電路 成立于2002年，在廣東深圳、江西贛州及廣東珠海設三個制造基地，員工總?cè)藬?shù)4500人，目前珠海工廠籌建中，預計今年年底投產，深聯自2004年起銷售額每年保持10%的增長，至2022年銷售額達到33.3億人民幣，在CPCA內資百?gòu)?qiáng)線路板企業中排名第12位，已發展成為中國頗具價值的PCB制造企業，為通訊、電源、新能源、安防、工控、醫療、汽車等領域的全球客戶提供PCB、HDI、軟硬結合板、FPC和FPCBA的一站式專業服務。
