軟板工藝流程：關鍵步驟與技術要點

文章來源：作者：查看手機網址

掃一掃！

掃一掃!

人氣：1101發布日期：2025-02-10 09:05【大中小】

本文將詳細介軟板工藝流程的內容和要求。

一、材料準備

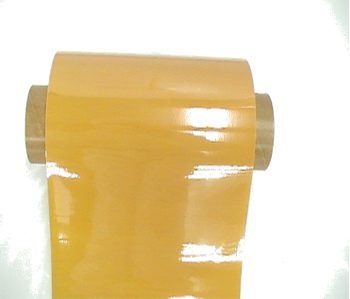

軟板工藝流程的第一步是材料準備。這包括選擇合適的軟性基材、導電材料和保護層材料。軟性基材通常采用聚酰亞胺薄膜，導電材料可以是銅箔或?qū)щ娔z，保護層材料可以是聚酰亞胺薄膜或覆蓋層。在選擇材料時，需要考慮其導電性、耐高溫性、柔韌性和耐腐蝕性等因素。

工藝控制需要嚴格控制各工序的工藝參數，例如溫度、壓力、時間等，確保產品質量。環境控制需要在潔凈室環境下進行生產，防止灰塵、雜質等污染產品。設備精度需要使用高精度的生產設備，確保產品尺寸精度和電氣性能。

二、圖形設計

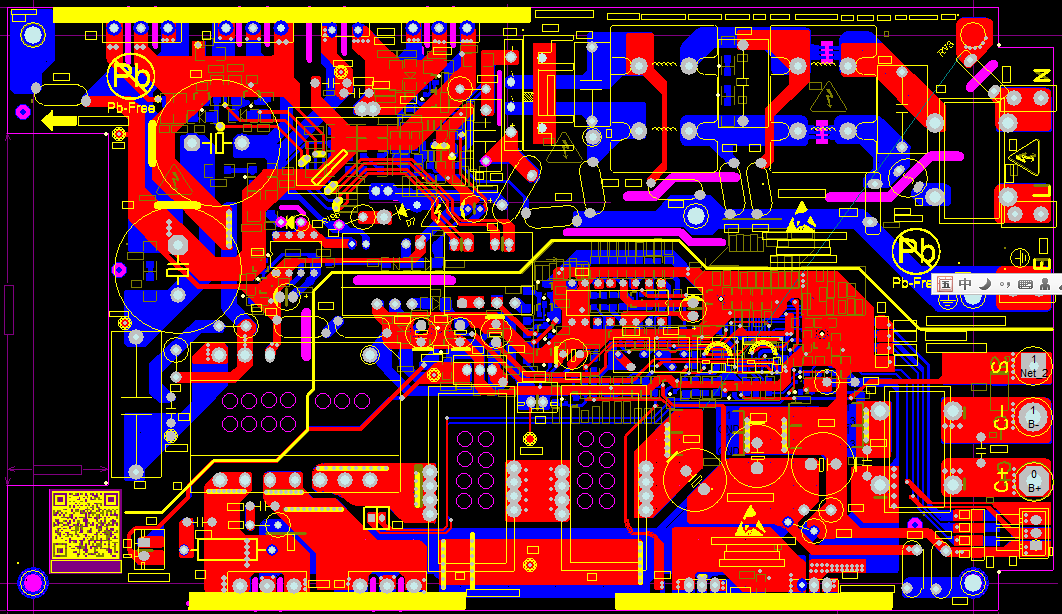

圖形設計是PCB軟板工藝流程的核心環節。首先，需要根據電路設計要求繪制電路圖，并進行電路仿真和優化。然后，將電路圖轉化為PCB布局圖，確定電路板的尺寸、層數和布線規則等。最后，使用專業的PCB設計軟件進行布線設計，將電路連接起來，并進行必要的層間隔離和阻抗控制。

三、印刷制作

FPC印刷制作是工藝流程的關鍵步驟之一。首先，將軟性基材切割成所需尺寸，并進行表面處理，以提高導電性。然后，將導電材料（銅箔或?qū)щ娔z）通過印刷技術覆蓋在軟性基材上，并使用光刻技術進行圖形定義。接下來，通過化學腐蝕或機械去除多余的導電材料，形成所需的電路圖案。

四、組裝測試

組裝測試是PCB軟板工藝流程的最后一步。首先，將軟性電路板與其他電子元件進行組裝，包括焊接、粘貼和連接等。然后，進行功能測試和可靠性測試，以確保軟性電路板的性能和質量符合要求。最后，進行包裝和出廠檢驗，準備交付給客戶使用。

PCB軟板工藝流程包括材料準備、圖形設計、印刷制作和組裝測試四個方面。在每個步驟中，都需要嚴格控制工藝參數和質量要求，以確保軟性電路板的性能和可靠性。通過合理的工藝流程和嚴格的質量控制，可以制造出高質量的PCB軟板，滿足不同領域的應用需求。

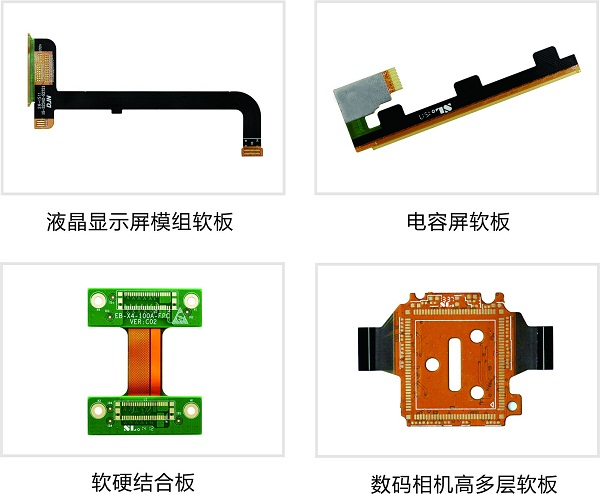

柔性線路板隨著電子產品向輕薄化、小型化、高密度化方向發展，需求量不斷增加，其制造工藝也在不斷進步，主要體現在以下幾個方面：

1. 高密度互連: 采用更精細的線路寬度和間距，實現更高密度的電路連接。
2. 多層化: 采用更多層的電路板結構，滿足更復雜的電路設計需求。
3. 剛?cè)峤Y(jié)合: 將軟板與硬板結合使用，實現更靈活的設計和更小的體積。
4. 新材料應用: 開發和應用新型基材和覆蓋膜，提高軟板的性能和可靠性。

PCB軟板制造工藝流程復雜，要求嚴格，需要不斷進行技術創新和工藝改進，以滿足電子產品發展的需求。
